Inductor de núcleo de aire 91MLA2000303R, componente inductivo especial para RF de alta frecuencia

Compartir con:

El inductor de núcleo de aire 91MLA2000303R es un componente dedicado para aplicaciones de alta frecuencia con una excelente configuración de parámetros centrales. Tiene 20 vueltas, un diámetro de cable de 0,03 mm y un diámetro interior de 0,3 mm, con la inductancia controlada con precisión a 48 nH ± 20 %. Puede soportar una corriente máxima de 200 mA y es adecuado para escenarios operativos de amplia frecuencia de 1 a 18 GHz, manteniendo un funcionamiento estable en temperaturas extremas que oscilan entre -55 ℃ y +125 ℃. El producto es aplicable para procesos de soldadura, que requieren almacenamiento a 20-25 ℃ con 40%-60% de humedad y tiene una vida útil de 1 año. Durante el montaje, el cuerpo de la bobina debe colocarse perpendicular a la línea de transmisión de señal de RF con los cables lo más cortos posible y fijarse con pegamento después de la depuración. Es ideal para diversos escenarios de circuitos de RF de alta frecuencia con una estabilidad y adaptabilidad excepcionales.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

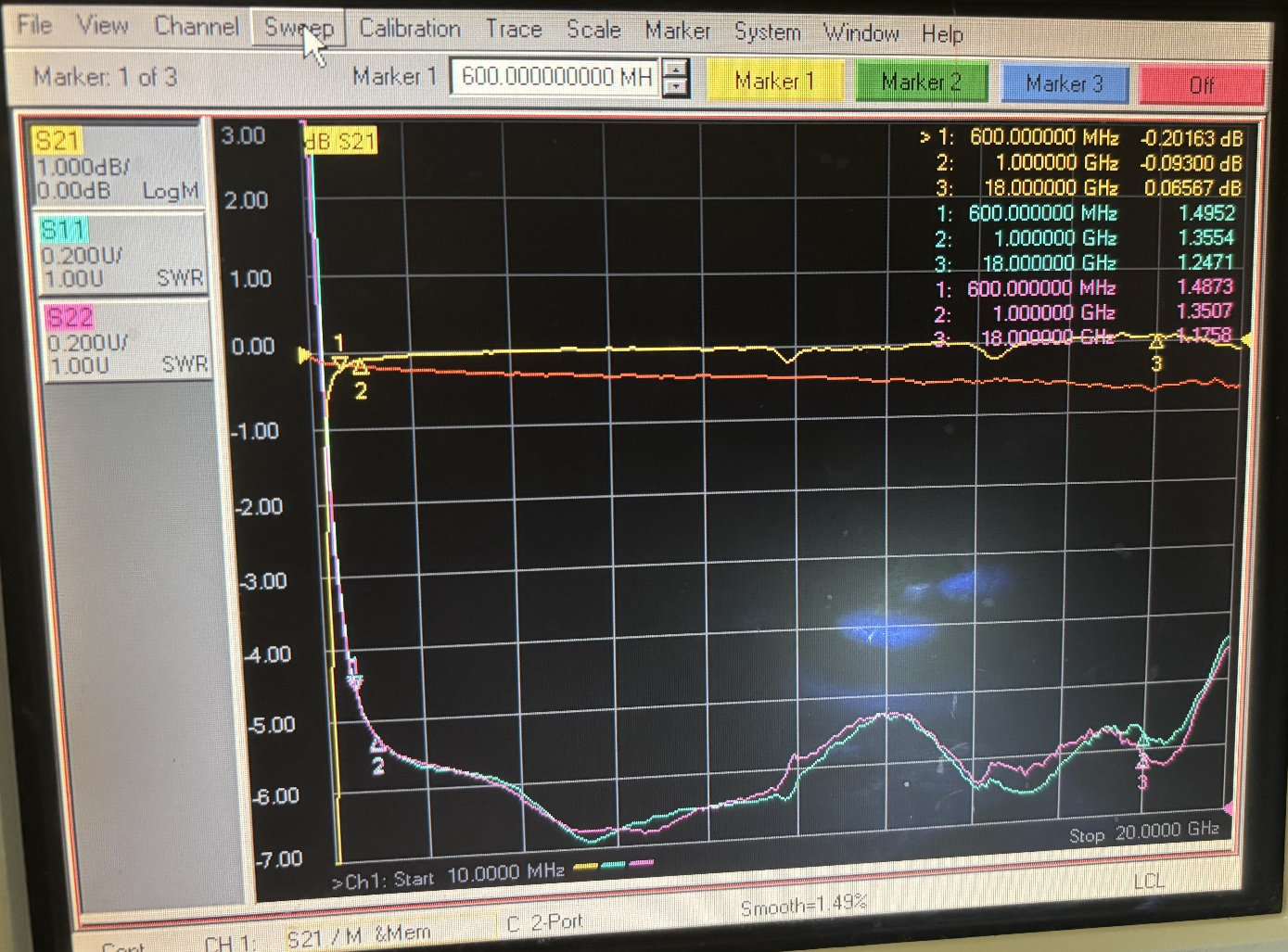

El inductor de núcleo de aire 91MLA2000303R es un componente inductivo de alta frecuencia altamente adaptable fabricado con tecnología de bobinado de precisión. Enrollado con 20 vueltas, combinado con un diámetro de cable de 0,03 mm y un diámetro interior de 0,3 mm, logra una inductancia estándar de 48 nH ± 20 % con un rendimiento eléctrico estable. El producto admite una corriente operativa máxima de 200 mA y su frecuencia operativa recomendada de 1-18 GHz cubre los requisitos de las principales aplicaciones de alta frecuencia. Su característica operativa de amplia temperatura le permite adaptarse a diversas condiciones de trabajo complejas. Cumpliendo con los requisitos del proceso de soldadura, el producto tiene especificaciones claras de adaptación de RF para el ensamblaje, condiciones de almacenamiento controlables y una vida útil suficiente. Al pasar la prueba de banda completa de 10MHz-20GHz con indicadores de rendimiento actualizados, es un componente de soporte de alta calidad para circuitos de RF de alta frecuencia.

Nombre	Inductor de núcleo de aire
Modelo	91MLA2000303R
Número de vueltas	20
Diámetro del alambre	0,03 mm
Diámetro interior	0,3 mm
Inductancia	48nH±20%
Corriente máxima soportada	200mA
Frecuencia de funcionamiento recomendada	1-18GHz
Temperatura de funcionamiento	-55℃ ~ +125℃

Observaciones:

1. Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;

2. Vida útil: 1 año después de la entrega en condiciones de almacenamiento;

3. Adecuado para procesos de soldadura;

4. Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

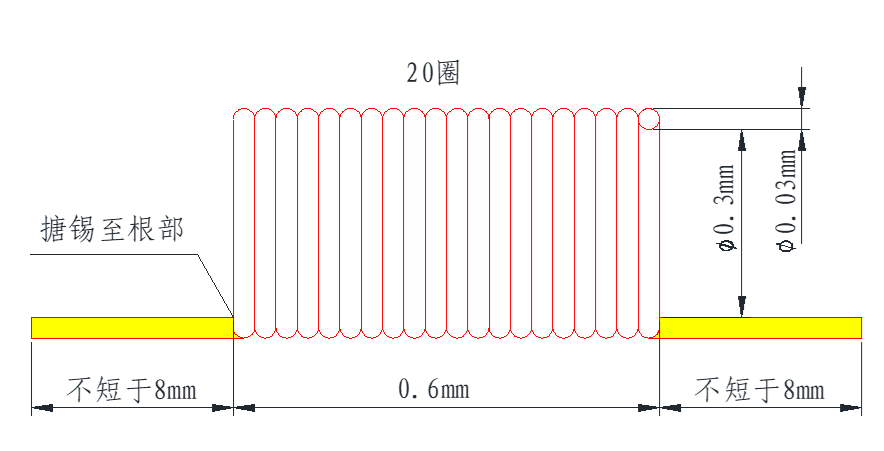

Dimensiones generales

cc648d480e43ee42c0f2206149a53aea

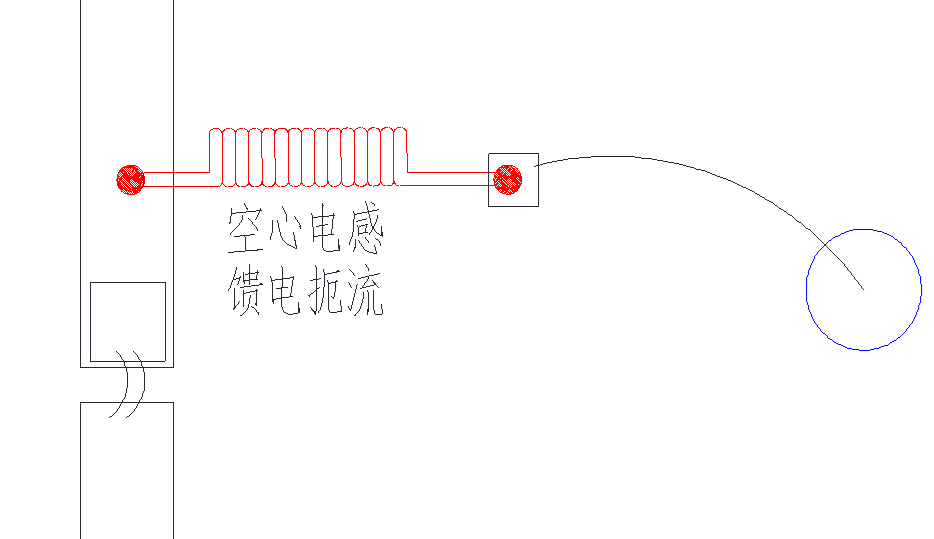

Precauciones de montaje

Durante el montaje, el cuerpo de la bobina debe estar lo más perpendicular posible a la línea de transmisión de señal de RF, los cables en el extremo de la línea de transmisión deben mantenerse lo más cortos posible y se recomienda fijarlos con pegamento después de la depuración.

fa71264a46de67b0a4dc92cd1b852a9a
