Inductor cónico 91MLT2000803R, inductor especial para RF de alta frecuencia 130 nH, resistente a temperaturas -55 ℃ ~ +125 ℃

Compartir con:

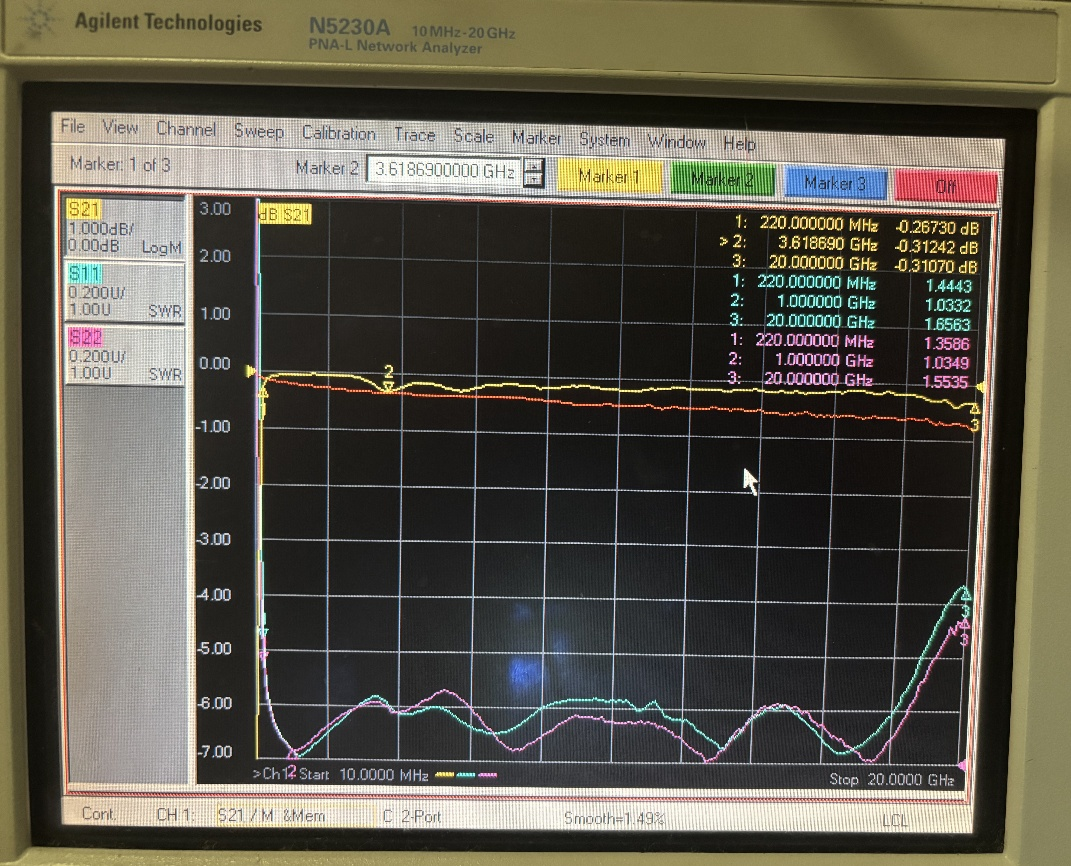

El inductor cónico 91MLT2000803R es un componente electrónico especial para el campo de RF de alta frecuencia, con una inductancia de 130 nH ± 20 %, un diámetro de cable de 0,08 mm y una corriente soportada máxima de 500 mA. Su frecuencia de funcionamiento cubre 200 MHz-22 GHz, con un amplio rango de temperatura de funcionamiento de -55 ℃ ~ +125 ℃, adecuado para entornos de trabajo hostiles. El producto es aplicable a procesos de soldadura. Durante el montaje, la punta del cono se orienta verticalmente a la línea de transmisión de señal de RF y se fija con pegamento, y el cable en el extremo de la línea de transmisión debe ser lo más corto posible. Tiene un excelente rendimiento de prueba en la banda de frecuencia de 10MHz-20GHz, con baja pérdida de transmisión de señal y buen rendimiento de relación de onda estacionaria. Las condiciones de almacenamiento son 20-25 ℃, 40 %-60 % de humedad, con una vida útil de 1 año, lo que lo convierte en una excelente opción para bobinas de alimentación en circuitos de RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

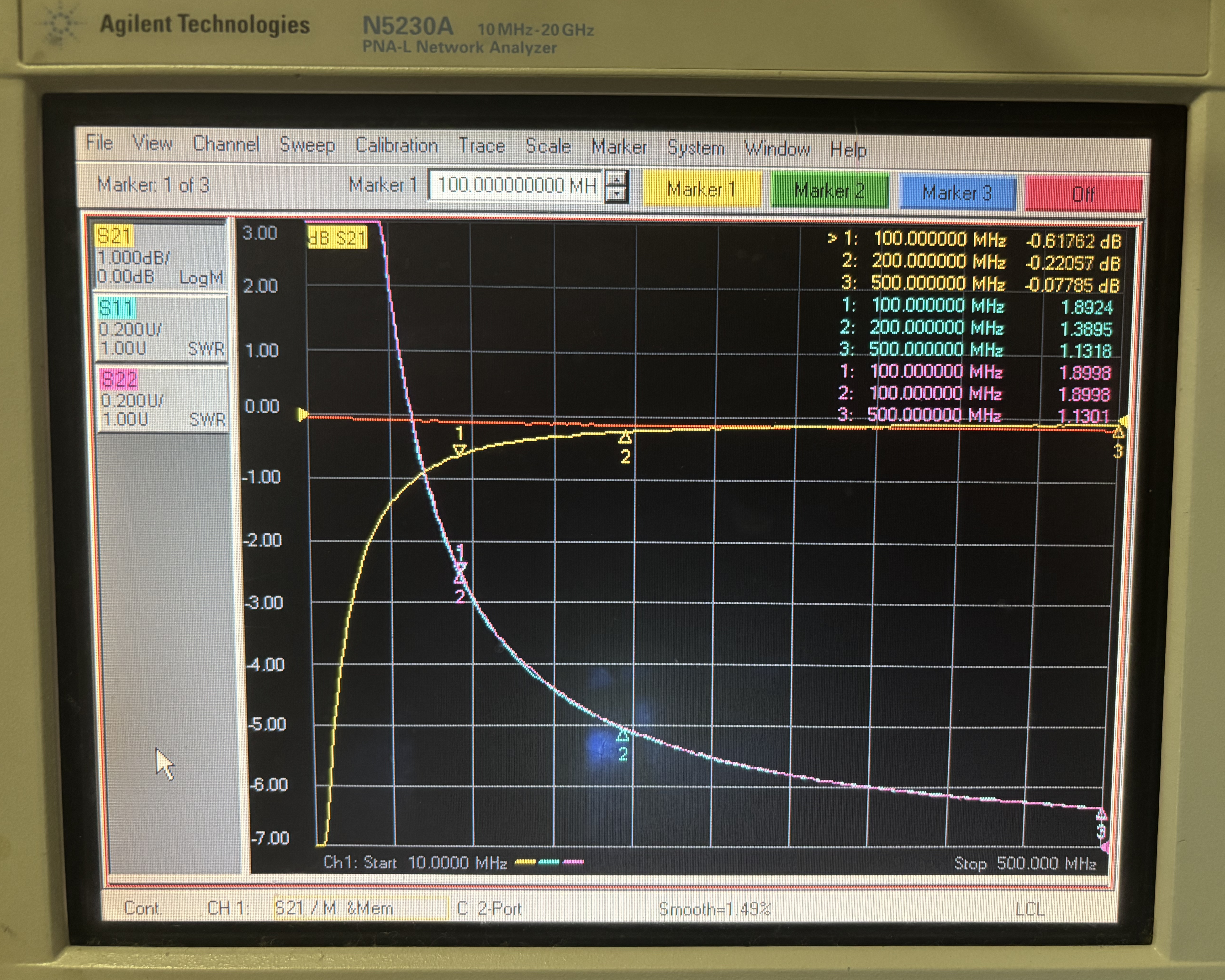

El inductor cónico 91MLT2000803R está hecho a medida para aplicaciones de RF de alta frecuencia con un excelente rendimiento de parámetros centrales. La inductancia se controla con precisión a 130 nH ± 20 %, y el diámetro del cable fino de 0,08 mm se combina con una corriente de resistencia máxima de 500 mA, equilibrando los requisitos de miniaturización y soporte del circuito. Con una frecuencia de funcionamiento de hasta 200MHz-22GHz, sus características de banda ultraancha son adecuadas para varios diseños de circuitos de RF. El amplio rango de temperatura de -55 ℃ ~ +125 ℃ permite un funcionamiento estable en entornos de temperaturas extremadamente altas y bajas. El producto está diseñado con un proceso de soldadura y tiene especificaciones de ensamblaje claras: la punta del cono está orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y debe fijarse con pegamento para garantizar la estabilidad de la conexión del circuito. Probado por un analizador de redes vectoriales profesional, la pérdida de transmisión de señal en la banda de frecuencia de 10MHz-500MHz disminuye gradualmente, la pérdida en la banda de frecuencia de 10MHz-20GHz permanece en un nivel bajo, el rendimiento de la relación de onda estacionaria es excelente y el rendimiento de RF es estable. La prueba en la banda de frecuencia de 10MHz-40GHz es solo como referencia y todo el producto es adecuado para aplicaciones de circuitos de RF, como bobinas de alimentación. El almacenamiento del producto debe cumplir con condiciones de 20-25 ℃ y 40%-60% de humedad, con una vida útil de 1 año después de la entrega, calidad garantizada y es un componente de soporte central para equipos de RF de alta frecuencia.

Nombre	Inductor cónico
Modelo	91MLT2000803R
Inductancia	130nH±20%

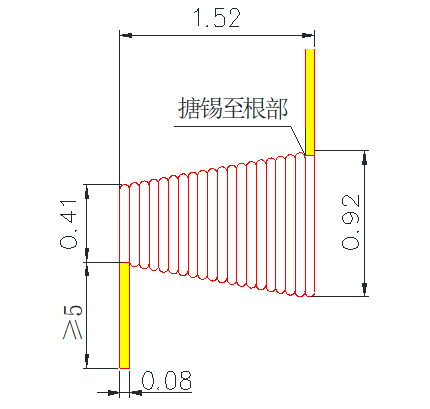

Diámetro del alambre	0,08 mm
Corriente máxima soportada	500mA
Frecuencia de funcionamiento	200MHz-22GHz
Temperatura de funcionamiento	-55℃~+125℃

Notas:

Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

a3d38f949e45e21c13ba94848720e4fb

Precauciones de montaje

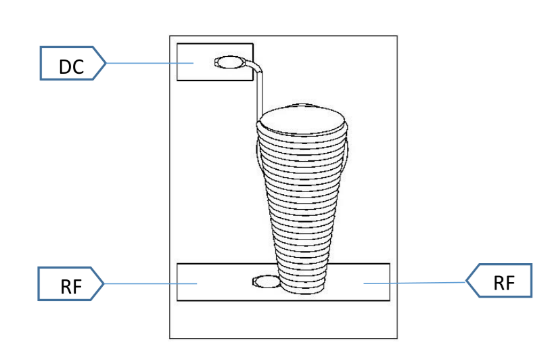

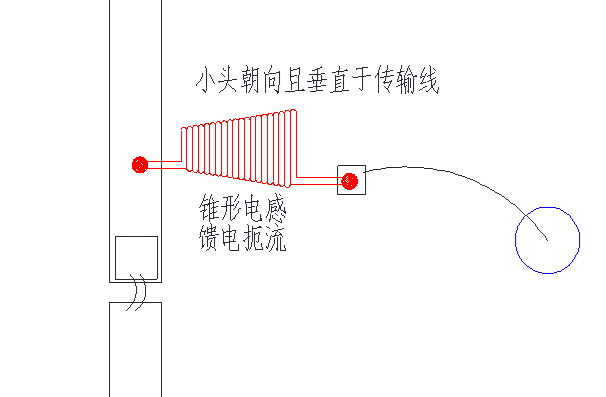

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.

dfcab420084258a1ef5bd7f84956c592
