El inductor cónico 91MLT2500803R es un componente electrónico de precisión especialmente diseñado para escenarios de RF de alta frecuencia, con un excelente rendimiento de parámetros centrales: inductancia de 160 nH ± 20 %, diámetro de cable de 0,08 mm y corriente de transporte máxima de 500 mA. Puede funcionar de forma continua y estable en la banda de alta frecuencia de 100MHz-22GHz, con una excelente resistencia a la temperatura, adaptándose a ambientes de temperatura extrema de -55℃ a +125℃. El producto tiene una gran adaptabilidad del proceso y admite el proceso de soldadura por ola. Debe almacenarse en un ambiente de 20-25 ℃ y 40%-60% de humedad, con una vida útil de 1 año después de la entrega. Hay especificaciones de montaje claras: la punta del cono debe mirar y ser perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y debe fijarse con pegamento para garantizar la estabilidad. Probado por un analizador de redes vectoriales profesional, tiene buenos indicadores S21, S11 y SWR en bandas de frecuencia de 10MHz-500MHz y 10MHz-20GHz, y también muestra una buena capacidad de transmisión de señal en la prueba de banda de frecuencia de 10MHz-40GHz. Aunque los datos de prueba de esta banda de frecuencia son solo de referencia debido a la influencia de los accesorios, aún reflejan la adaptabilidad de alta frecuencia del producto, lo que lo convierte en una opción ideal para la construcción de circuitos de RF.
| Nombre | Inductor cónico |
| Modelo | 91MLT2500803R |
| Inductancia | 160nH±20% |
| Diámetro del alambre | 0,08 mm |
| Corriente máxima soportada | 500mA |
| Frecuencia de funcionamiento | 100MHz-22GHz |
| Temperatura de funcionamiento | -55 ℃ a +125 ℃ |
Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

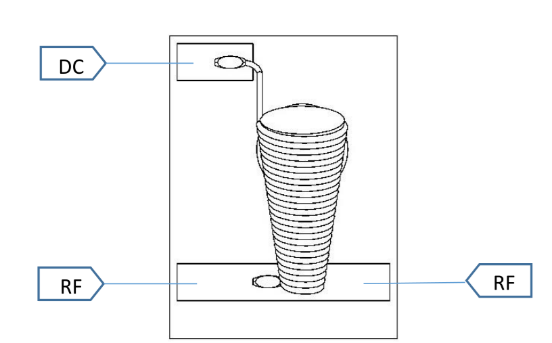

Precauciones de montaje

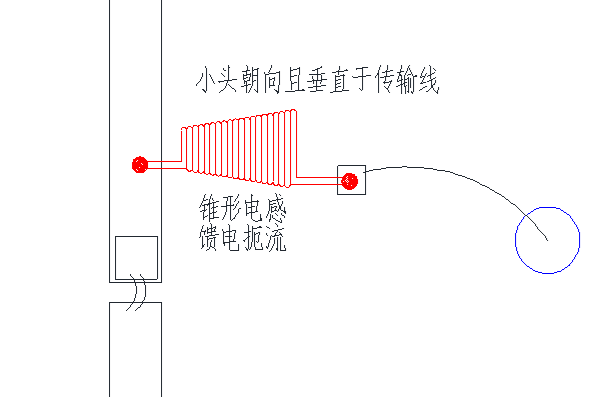

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.

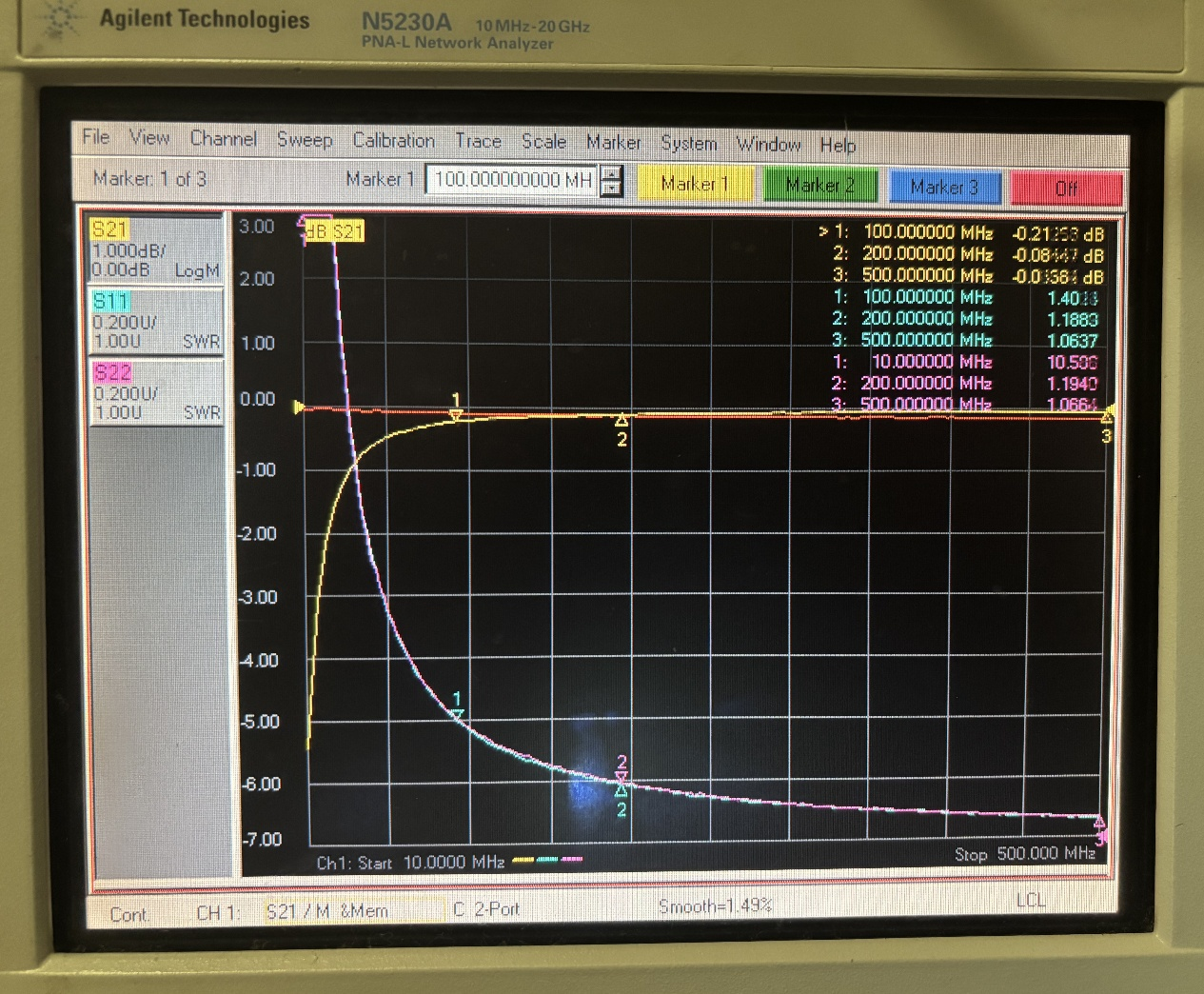

Datos de prueba para 10MHz-500MHz

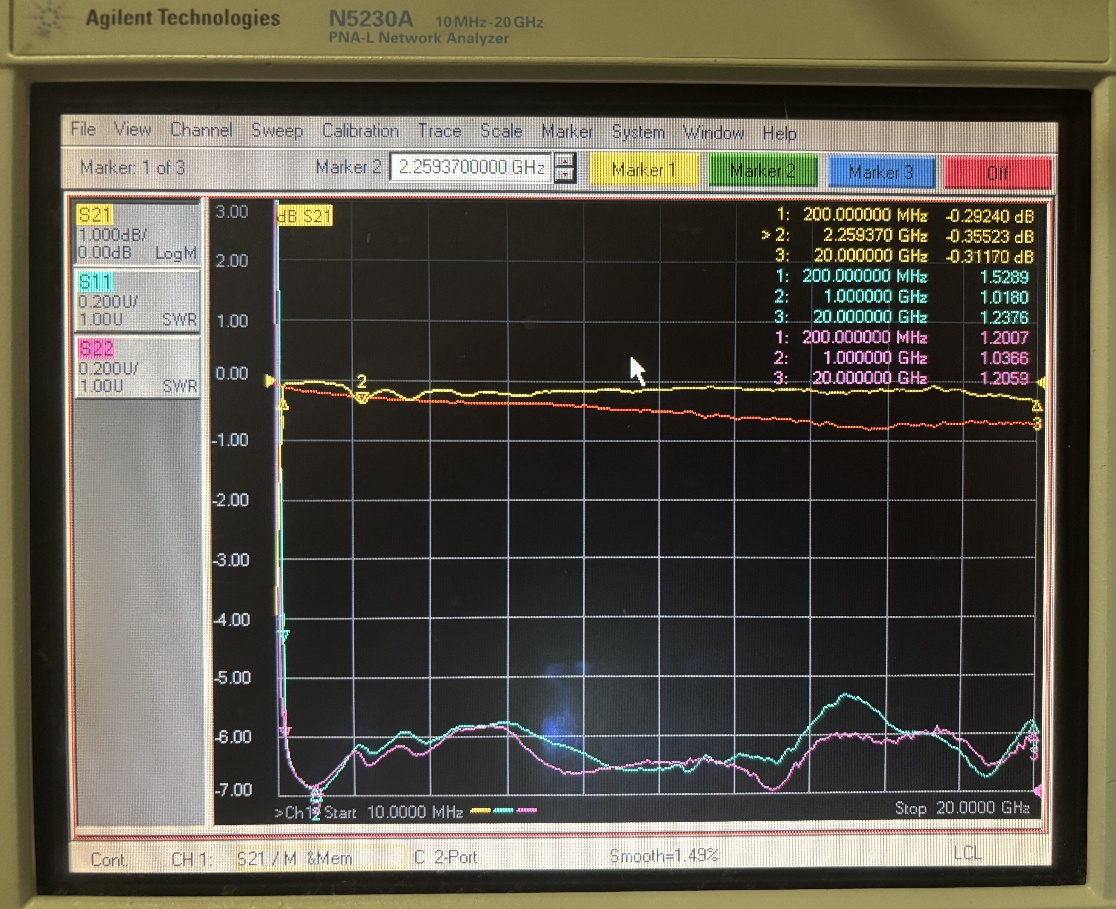

Datos de prueba para 10MHz-20GHz
