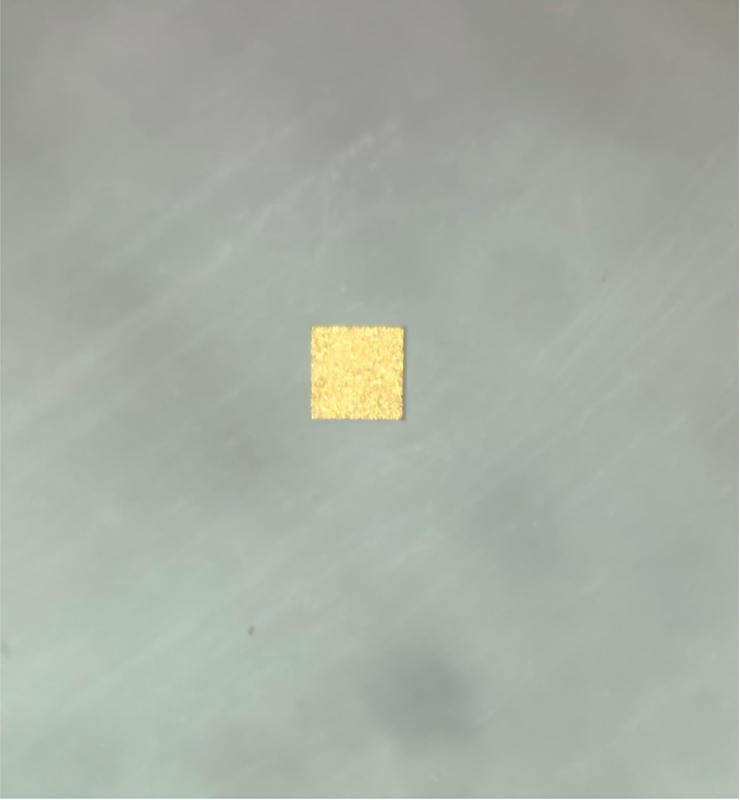

Condensador de chip retenido de borde de un solo lado 91MCC101G, 100 pF, especial para acoplamiento de alta frecuencia y bloqueo de CC

Compartir con:

Este condensador de chip 91MCC101G es un producto de tipo de borde retenido de un solo lado con una capacitancia precisa de 100 pF ± 20 % (medida a 1 kHz, 1 Vrms, 25 °C sin polarización de CC). Tiene un voltaje soportado de 50 V y un rango de temperatura de funcionamiento de -55 °C a +125 °C, lo que ofrece una gran adaptabilidad ambiental. La estructura enchapada presenta una capa superior de TiW-Au (mínimo 4,0 µm) y una capa inferior de Ti-Pt-Au (mínimo 0,5 µm), lo que garantiza una construcción estable y robusta. Con una dimensión total de 0,38×0,38×0,15, es adecuado para escenarios de alta frecuencia y se recomienda para aplicaciones de acoplamiento (bloqueo de CC) dentro de la banda de frecuencia de 0,4-40 GHz. Es compatible con el proceso de unión de adhesivo conductor H20E, requiere condiciones de almacenamiento de 20-25°C y 40%-60% de humedad con una vida útil de 1 año y tiene especificaciones profesionales para operaciones de soldadura. Este condensador es ideal para aplicaciones de circuitos de precisión relacionados con microondas.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

El 91MCC101G es un condensador de chip con borde retenido de un solo lado diseñado exclusivamente para circuitos de alta frecuencia. Cuenta con una capacitancia central de 100 pF con una tolerancia de ±20 % en condiciones de prueba específicas, un voltaje de resistencia nominal de 50 V y ofrece un rendimiento estable en un rango de temperatura ultra amplio de -55 ℃ a +125 ℃. El producto está construido con un sistema de revestimiento de metal de alta calidad de doble capa: la capa superior de TiW-Au y la capa inferior de Ti-Pt-Au cumplen con las especificaciones de espesor mínimo, lo que garantiza una estructura de electrodo altamente confiable. Con un tamaño micro compacto de 0,38×0,38×0,15 y probado profesionalmente por el N5230A, es ideal para aplicaciones de acoplamiento y bloqueo de CC en la banda de frecuencia de 0,4-40 GHz. Es compatible con el adhesivo conductor H20E para la unión, tiene requisitos definidos de temperatura y humedad para el almacenamiento y requiere que el alambre de soldadura se mantenga alejado de los bordes del electrodo durante la soldadura para garantizar la estabilidad operativa. Este condensador sirve como componente de soporte premium para circuitos de microondas.

Nombre	Condensador de chip
Modelo	91MCC101G
Tipo	Tipo retenido de borde de un solo lado
Capacidad	100pF±20% @1kHz, 1Vrms, 25°C, sin polarización de CC
Tensión soportada	50V
Temperatura de funcionamiento	-55℃ ~ +125℃
Revestimiento - Capa Superior	TiW-Au, 4,0 µm mín.
Revestimiento - Capa inferior	Ti-Pt-Au, 0,5 µm mín.

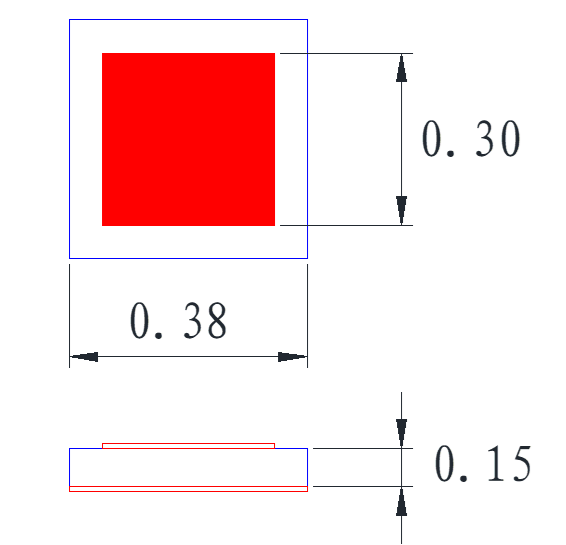

Dimensiones generales	0,30,380,15
Condiciones de almacenamiento	20-25 ℃, 40%-60% de humedad relativa
