Inductor de núcleo de aire específico de RF de alta frecuencia 91MLA1200303R —— Componente preferido para una transmisión estable en la banda de 1,5-18 GHz

Compartir con:

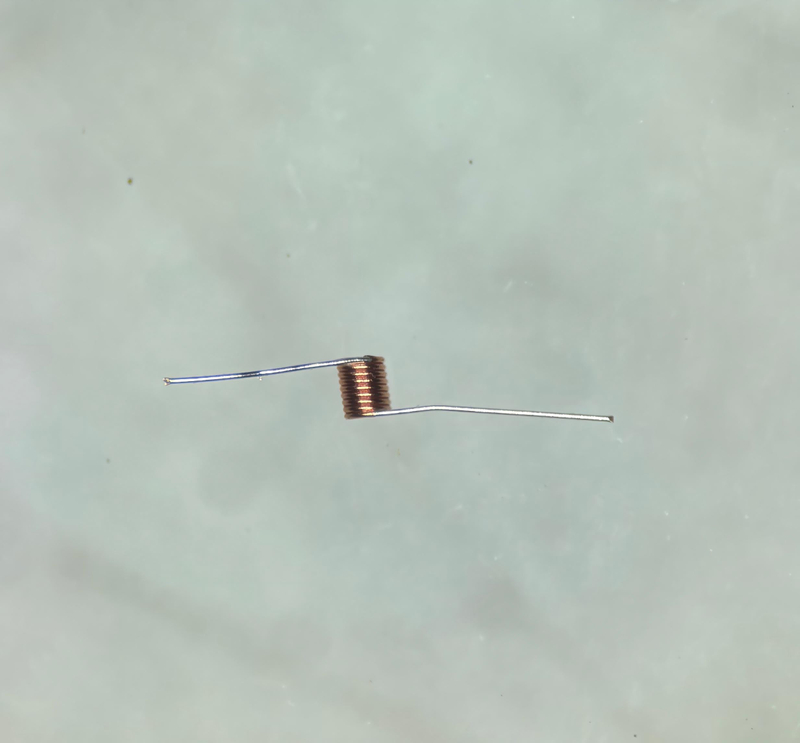

El 91MLA1200303R es un inductor de núcleo de aire de alto rendimiento diseñado específicamente para aplicaciones de RF de alta frecuencia. Adopta una tecnología de bobinado de precisión de 12 vueltas y presenta un diámetro de cable de 0,03 mm y un diámetro interior de 0,3 mm, lo que ofrece una salida de inductancia precisa de 26 nH ± 20 %. Tiene una capacidad de corriente máxima de 200 mA, con un rango de frecuencia de funcionamiento recomendado de 1,5 a 18 GHz y se adapta a un amplio rango de temperatura de funcionamiento de -55 ℃ a +125 ℃.
Diseñado para procesos de soldadura, el producto requiere condiciones de almacenamiento de 20-25 ℃ y 40-60 % de humedad, con una vida útil de hasta 1 año en tales condiciones. Con una estructura compacta, puede ofrecer un rendimiento estable cuando el cuerpo de la bobina se monta perpendicular a la línea de transmisión de RF durante el montaje. Después de la depuración, es necesario fijarlo con pegamento, lo que garantiza eficazmente un excelente rendimiento de obstrucción del alimento. Es un componente de soporte ideal para equipos de comunicación RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

El inductor de núcleo de aire 91MLA1200303R está diseñado para cumplir con los requisitos de rendimiento del sector de RF de alta frecuencia y ofrece características eléctricas superiores a través de su diseño estructural de precisión.

Con un devanado de 12 vueltas y un diámetro de cable fino de 0,03 mm, equilibra la precisión de la inductancia y la estabilidad de la transmisión de señales de alta frecuencia. Su amplia cobertura de frecuencia de 1,5-18 GHz puede satisfacer las necesidades de aplicación de equipos de RF multibanda. Con una capacidad de corriente nominal de 200 mA y un amplio rango de temperatura de funcionamiento de -55 ℃ a +125 ℃, es adecuado para entornos de trabajo complejos y hostiles.

El producto es compatible con procesos de soldadura. Durante el montaje, se debe controlar estrictamente la longitud de los cables al final de la línea de transmisión. Después de la depuración, se requiere fijación con pegamento, lo que puede evitar eficazmente la interferencia de la señal y garantizar la confiabilidad de la obstrucción del alimento. En condiciones de almacenamiento adecuadas, el producto se puede almacenar de manera estable durante 1 año, lo que brinda un fuerte respaldo para la producción en masa y el suministro a largo plazo. Es ideal para fabricar diversos equipos de comunicación RF de alta gama.

Nombre	Inductor de núcleo de aire
Modelo	91MLA1200303R
Número de vueltas	12
Diámetro del alambre	0,03 mm
Diámetro interior	0,3 mm
Inductancia	26nH±20%
Corriente máxima soportada	200mA
Frecuencia de funcionamiento recomendada	1,5-18GHz
Temperatura de funcionamiento	-55℃——+125℃

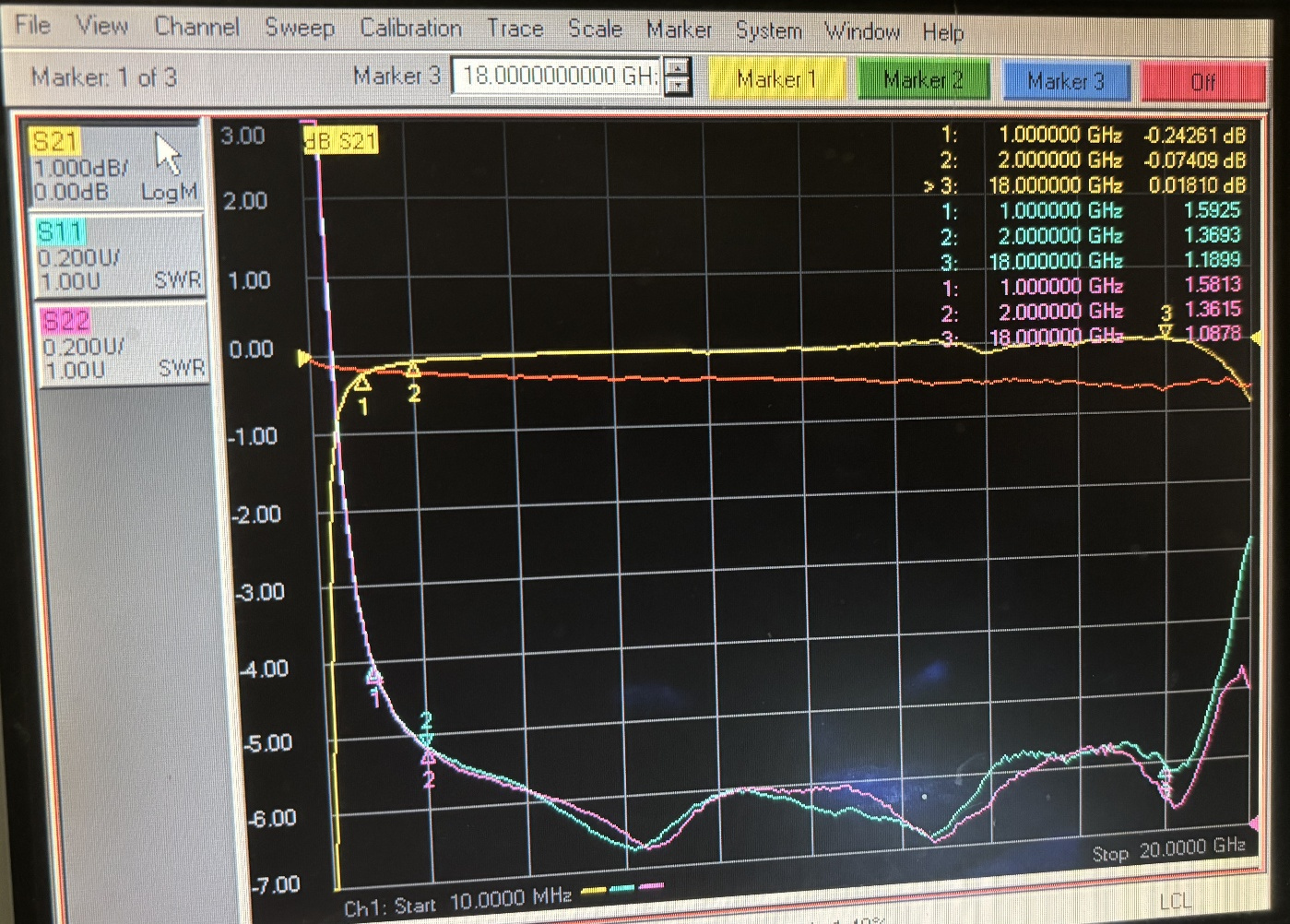

Observaciones: 1. Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;2. Vida útil: 1 año después de la entrega en condiciones de almacenamiento específicas;3. Adecuado para proceso de soldadura de cinta;4. Las precauciones de montaje y los datos de prueba se muestran en la página siguiente.

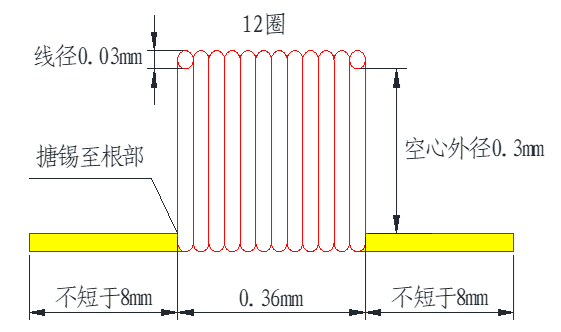

Dimensiones generales

bb6809dab50c8ac1c6fd4b6e6a67eea8

Precauciones de montaje

Durante el montaje, el cuerpo de la bobina debe estar lo más perpendicular posible a la línea de transmisión de señal de RF, los cables en el extremo de la línea de transmisión deben mantenerse lo más cortos posible y se recomienda fijarlos con pegamento después de la depuración.

a454d17c4c0d9e8f4ef4809a25c279e4
