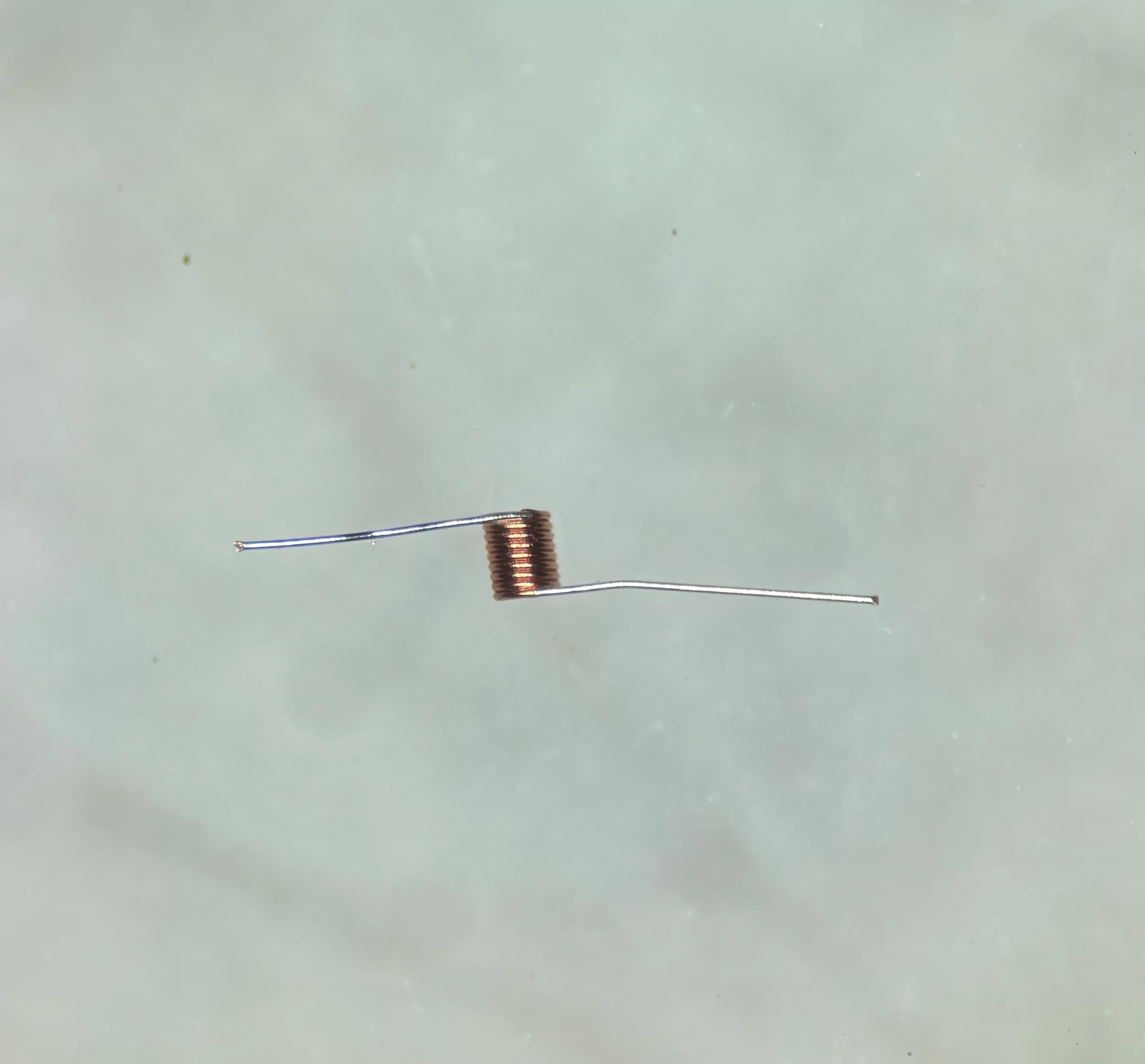

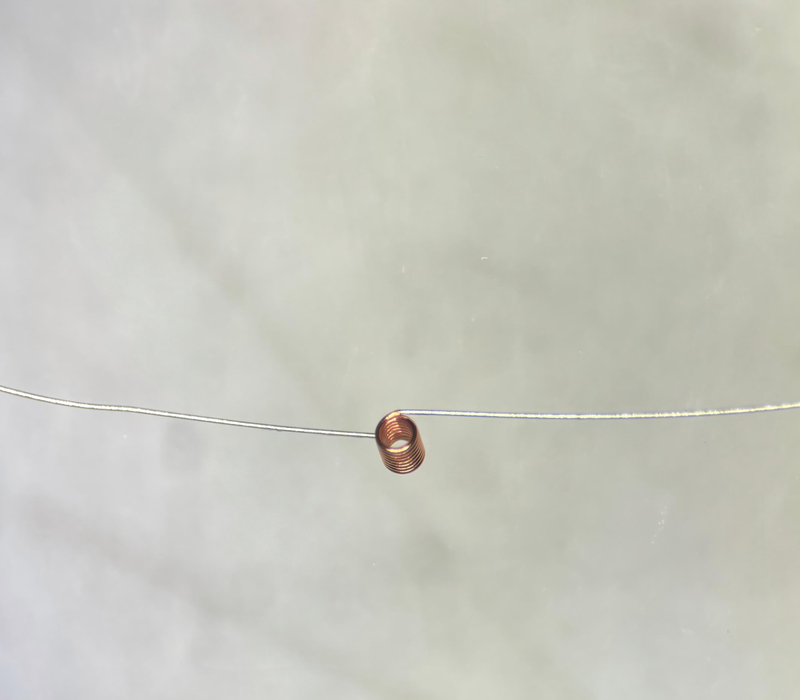

Inductor de núcleo de aire de alta precisión 91MLA0800503R Descripción detallada del producto
Elaborado mediante una fabricación de precisión, el inductor de núcleo de aire 91MLA0800503R se presenta como un componente central de alto rendimiento para sistemas de RF. Está enrollado con 8 vueltas de alambre de cobre de alta pureza (0,05 mm de diámetro, 0,3 mm de diámetro interior), lo que garantiza un control preciso de la inductancia a 11 nH ± 20 % y una capacidad de corriente máxima de 400 mA para cumplir con requisitos de potencia de medios a altos. Su amplio rango de frecuencia operativa de 4-20 GHz cubre aplicaciones de RF convencionales, mientras que su tolerancia de temperatura de -55 ℃ ~ +125 ℃ permite un funcionamiento confiable en entornos hostiles.

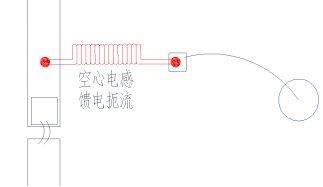

Los datos de prueba en 10 MHz-20 GHz validan su excelente rendimiento eléctrico: pérdida de inserción S21 tan baja como -0,29 dB a 2 GHz y 0,03 dB a 20 GHz; SWR tan bajo como 1,13 a 20 GHz, lo que garantiza una transmisión de señal eficiente y estable. El proceso de estañado hasta la raíz mejora la confiabilidad de la soldadura y la longitud del cable (≥8 mm) facilita el ensamblaje. Durante la instalación, el cuerpo de la bobina debe mantenerse perpendicular a la línea de transmisión de RF con cables acortados; La fijación con pegamento después de la depuración garantiza la estabilidad operativa a largo plazo.
Cumple con los estándares de almacenamiento (20-25 ℃, 40 %-60 % de humedad) y está respaldado por una garantía de 1 año, este inductor se aplica ampliamente en escenarios de alto nivel, como estaciones base de comunicaciones, equipos satelitales y sistemas de radar.
| Nombre | Inductor de núcleo de aire |
| Modelo | 91MLA0800503R |
| Número de vueltas | 6 |
| Diámetro del alambre | 0,05 mm |
| Diámetro interior | 0,3 mm |
| Inductancia | 7nH±20% |
| Corriente máxima soportada | 400mA |
| Frecuencia de funcionamiento recomendada | 5-20GHz |
| Temperatura de funcionamiento | -55℃~+125℃ |
| Observaciones: 1. Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;2. Vida útil: 1 año después de la entrega en condiciones de almacenamiento específicas;3. Adecuado para proceso de soldadura de cinta;4. Las precauciones de montaje y los datos de prueba se muestran en la página siguiente. |

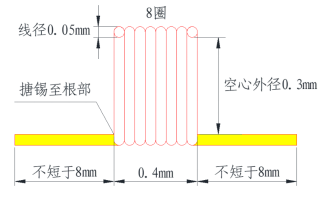

Dimensiones generales

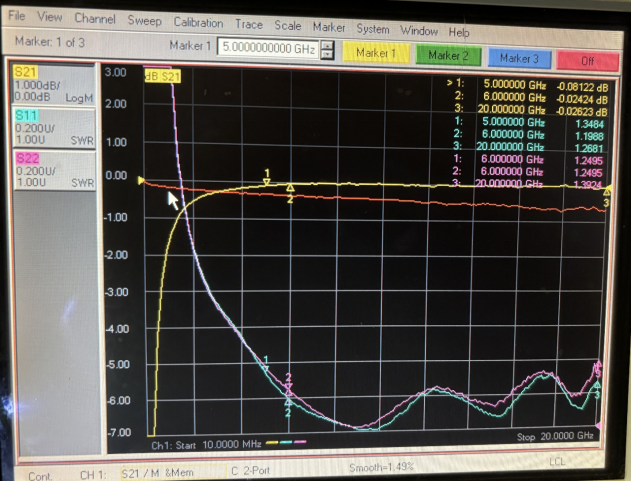

Datos de prueba (10MHz-20GHz)
