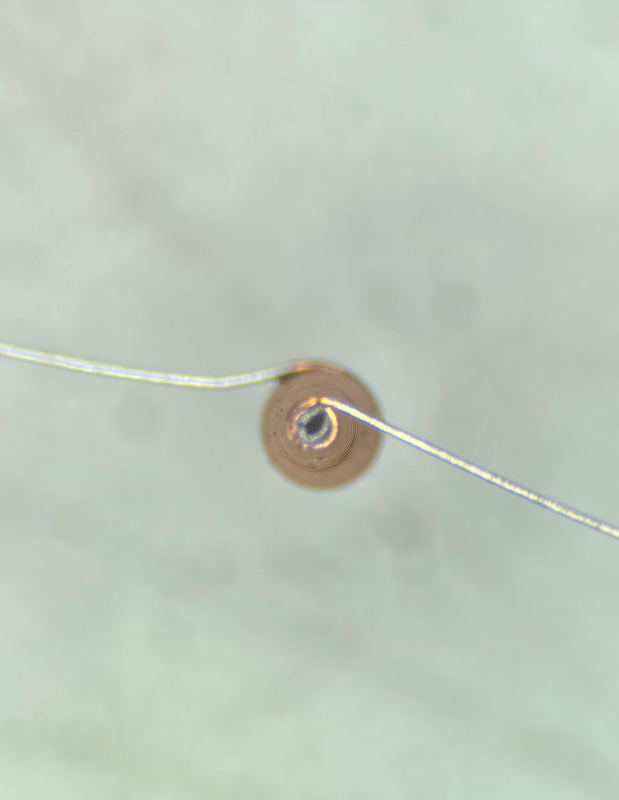

Inductor cónico 91MLT2001503R Resistencia de alta corriente especial RF de alta frecuencia 160nH

Compartir con:

El inductor cónico 91MLT2001503R es un componente electrónico especial para el campo de RF de alta frecuencia. Su inductancia se controla con precisión a 160 nH ± 20 % con un diámetro de cable de alta calidad de 0,15 mm y la corriente de resistencia máxima es de hasta 800 mA. Puede adaptarse a una frecuencia operativa ultra amplia de 200 MHz a 20 GHz y funcionar de manera estable a una temperatura extrema de -55 ℃ a +125 ℃. El producto es adecuado para procesos de soldadura, con condiciones de almacenamiento de 20-25 ℃ y 40%-60% de humedad, y una vida útil de 1 año. Durante el montaje, la punta del cono se orienta verticalmente a la línea de transmisión de señal de RF, el cable se acorta tanto como sea posible y se fija con pegamento, lo que puede lograr una obstrucción de alimentación eficiente. Tiene una baja pérdida de transmisión y un excelente índice SWR en la banda de 10MHz-20GHz, lo que lo convierte en un componente de soporte ideal para circuitos de RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

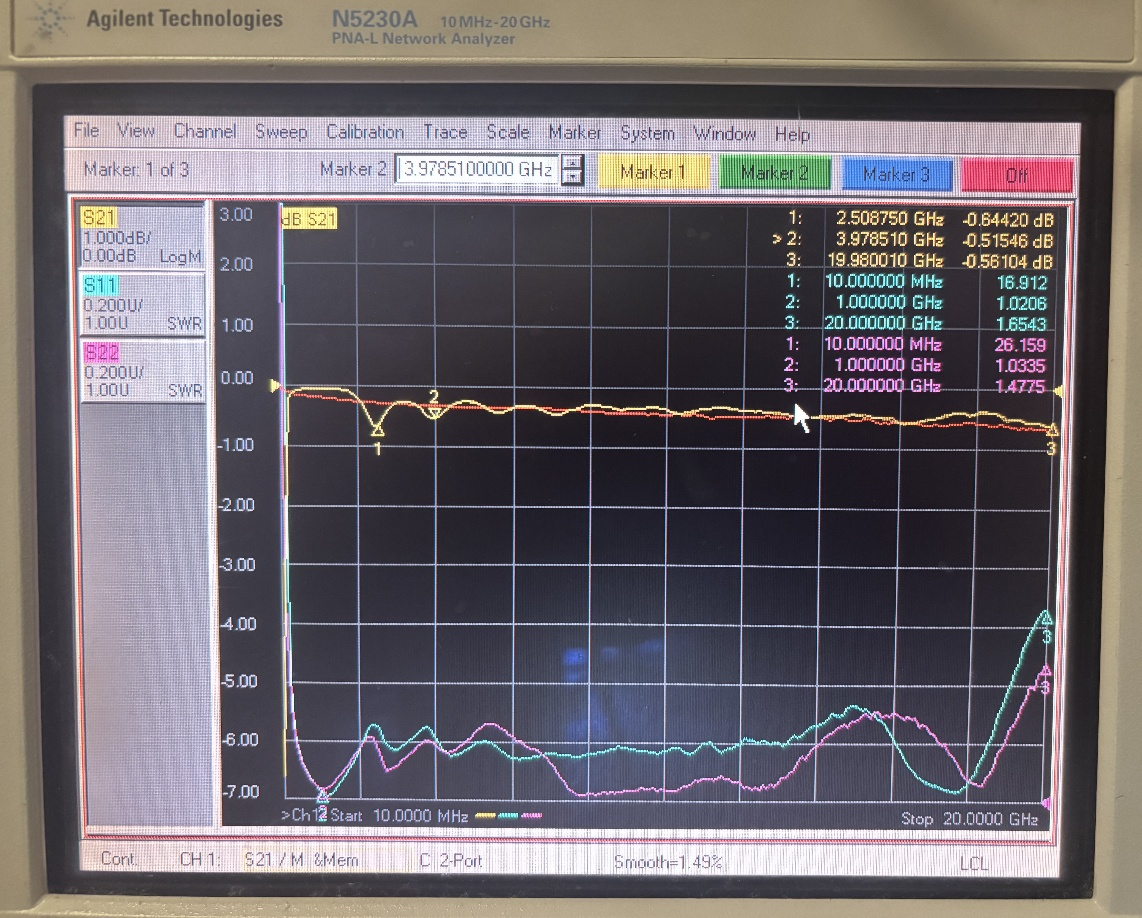

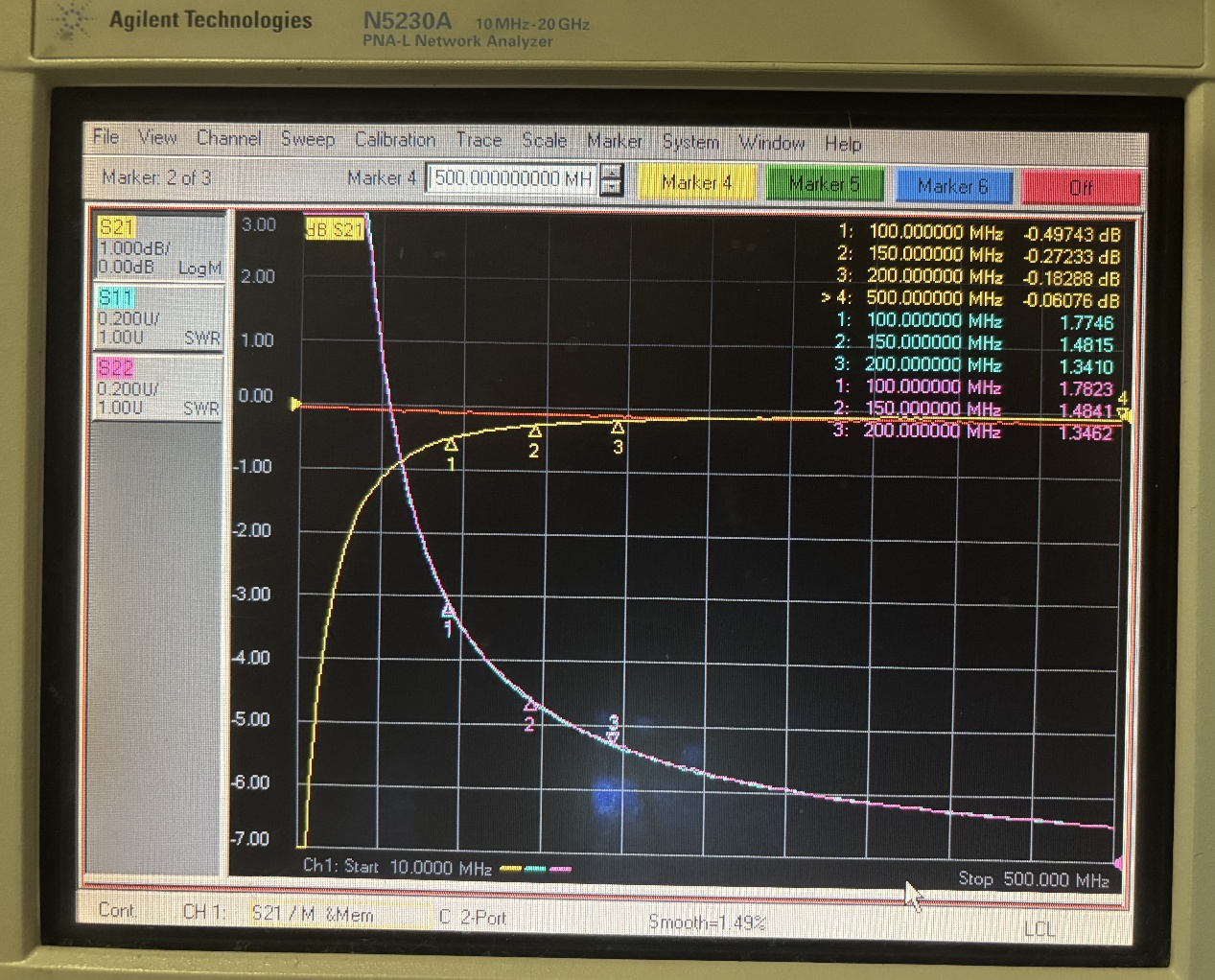

El inductor cónico 91MLT2001503R está hecho a medida para aplicaciones de RF de alta frecuencia con un excelente rendimiento de parámetros centrales. La inductancia es de 160 nH ± 20 %, el diámetro del cable es de 0,15 mm y la resistencia de corriente máxima es de 800 mA, lo que puede cumplir con los requisitos de corriente e inductancia de los circuitos de RF. La frecuencia de operación del producto cubre 200MHz-20GHz, con una gran adaptabilidad a la temperatura, y su rendimiento no se atenúa en un amplio rango de temperatura de -55℃ a +125℃, adaptándose a diversos entornos de trabajo hostiles. Debe almacenarse a 20-25 ℃ y 40%-60% de humedad con una vida útil de 1 año y es adecuado para procesos de soldadura. Hay especificaciones de montaje claras: la punta del cono debe estar orientada verticalmente a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe acortarse tanto como sea posible y debe fijarse con pegamento para garantizar el efecto de obstrucción de la alimentación. Probado por un analizador de redes profesional, el inductor tiene una pérdida S21 tan baja como -0,06 dB en la banda de 10 MHz a 500 MHz, un rendimiento de transmisión estable en la banda de 10 MHz a 20 GHz y los datos de prueba en la banda de 40 GHz se pueden utilizar como referencia. El índice general de ROE es excelente, lo que lo convierte en un componente básico de alta calidad en los campos de las comunicaciones por RF y los circuitos de microondas.

Nombre	Inductor cónico
Modelo	91MLT2001503R
Inductancia	160nH±20%
Diámetro del alambre	0,15 mm
Corriente máxima soportada	800mA
Frecuencia de funcionamiento	200MHz-20GHz
Temperatura de funcionamiento	-55℃ ~ +125℃

Notas:

Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

c4228760f11478054741e8ad65e4b47a

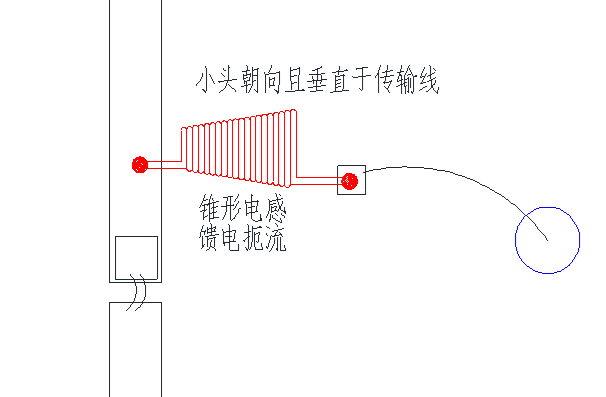

Precauciones de montaje

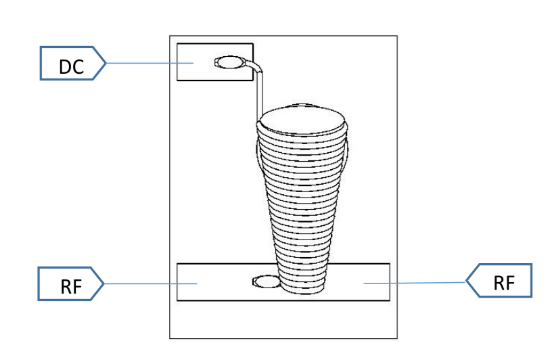

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.
