Condensador de chip con retención de borde de doble cara 91MCC101B, condensador SMD de alta frecuencia y alta estabilidad de 100 pF con voltaje de resistencia de 50 V

Compartir con:

El condensador de chip 91MCC101B es un tipo profesional de doble cara con borde retenido, con una capacitancia precisa de 100 pF ± 20 % (1 kHz/1 Vrms/25 ℃, sin polarización de CC), tensión soportada de 50 V y un rango de temperatura de funcionamiento de -55 ℃ a +125 ℃, lo que garantiza un rendimiento estable en entornos de alta y baja temperatura. Tanto la capa superior como la inferior están recubiertas con TaN/TiW/Ni/Au con un espesor mínimo de 2,5 µm, lo que presenta una excelente conductividad y resistencia a la corrosión. Es adecuado para unir con adhesivo conductor H20E (curado a 120 ℃ durante 30 minutos), con pautas claras de proceso de soldadura para evitar eficazmente la caída del electrodo. Fácil de almacenar y con una vida útil de 1 año, es un excelente componente de soporte para microondas, RF y otros campos electrónicos.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

Este condensador de chip 91MCC101B presenta un diseño de borde retenido de doble cara y está especialmente diseñado para diversos dispositivos electrónicos de precisión. Ofrece un rendimiento excepcional en parámetros básicos, con una capacitancia estándar de 100 pF ± 20 % probada en condiciones de 1 kHz, 1 Vrms, 25 °C y sin polarización de CC, un voltaje soportado de 50 V y un amplio rango de temperatura de funcionamiento que se adapta a condiciones de trabajo complejas. El revestimiento adopta material compuesto TaN/TiW/Ni/Au de alta especificación, con un espesor de las capas superior e inferior de no menos de 2,5 µm, lo que garantiza una excelente conductividad eléctrica y firmeza estructural. Es compatible con el adhesivo conductor H20E para unión, presenta un proceso simple y fácil de operar, y se especifican requisitos claros del proceso de soldadura para mejorar la confiabilidad de la aplicación. Las condiciones de almacenamiento son de solo 20-25°C con 40%-60% de humedad y tiene una vida útil de 1 año después de la entrega, lo que garantiza una calidad estable y confiable.

Nombre	Condensador de chip
Modelo	91MCC101B
Tipo	Tipo de borde retenido de doble cara
Capacidad	100 pF ± 20 % a 1 kHz, 1 Vrms, 25 °C, sin polarización de CC
Tensión soportada	50V
Temperatura de funcionamiento	-55℃~+125℃
Revestimiento - Capa Superior	TaN/TiW/Ni/Au, 2,5 µm mín.
Revestimiento - Capa inferior	TaN/TiW/Ni/Au, 2,5 µm mín.

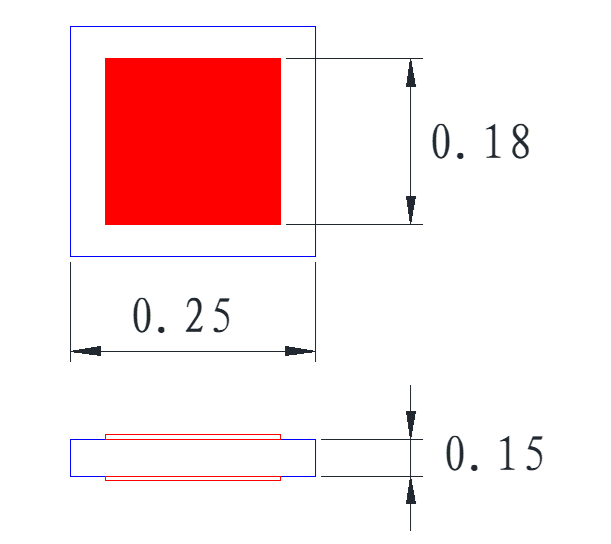

Dimensiones generales	0,18, 0,25, 0,15 µm
Condiciones de almacenamiento	20-25 ℃, 40%-60% de humedad relativa
