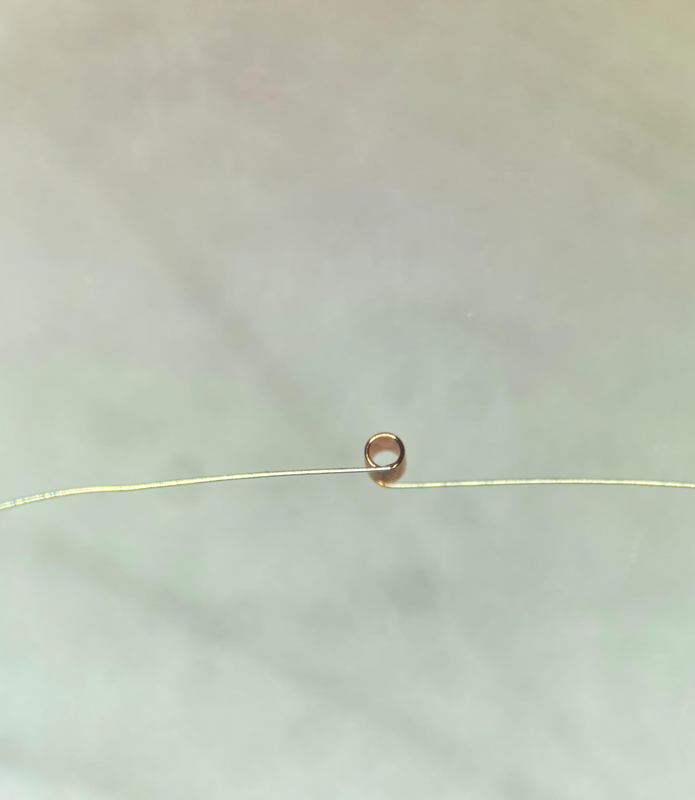

Inductor de núcleo de aire de alta frecuencia y alta estabilidad 91MLA1000503R: componente central preferido para aplicaciones de RF y microondas

Compartir con:

El inductor de núcleo de aire 91MLA1000503R es un componente de RF de alto rendimiento. Bobinado con precisión con una artesanía sofisticada, presenta 10 vueltas, un diámetro de cable de 0,05 mm y un diámetro interior de 0,3 mm, con una inductancia controlada con precisión a 14 nH ± 20 %.
Con una capacidad de corriente máxima de 400 mA, este inductor funciona de manera estable en un amplio rango de frecuencia de 3 a 20 GHz. Tiene un rango de temperatura de funcionamiento de -55 ℃ a +125 ℃, lo que lo hace adecuado para entornos hostiles.
Las condiciones de almacenamiento son de 20 a 25 ℃ con una humedad del 40 % al 60 % y la vida útil es de 1 año desde la entrega si se almacena correctamente. Es adecuado para procesos de soldadura. Durante el montaje, el cuerpo de la bobina debe mantenerse perpendicular a la línea de transmisión de señal de RF con los cables en el extremo de la línea de transmisión acortados tanto como sea posible. Después de la depuración, se debe asegurar con pegamento. Es una opción ideal para escenarios como choques de fuente de alimentación de RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

Con su excelente rendimiento, el inductor de núcleo de aire 91MLA1000503R se ha convertido en un componente de soporte central para equipos de RF y microondas. El producto presenta un rango operativo de banda ancha de 3 a 20 GHz y una amplia tolerancia de temperatura de -55 ℃ a +125 ℃, lo que puede cumplir con los requisitos de aplicación de múltiples escenarios.

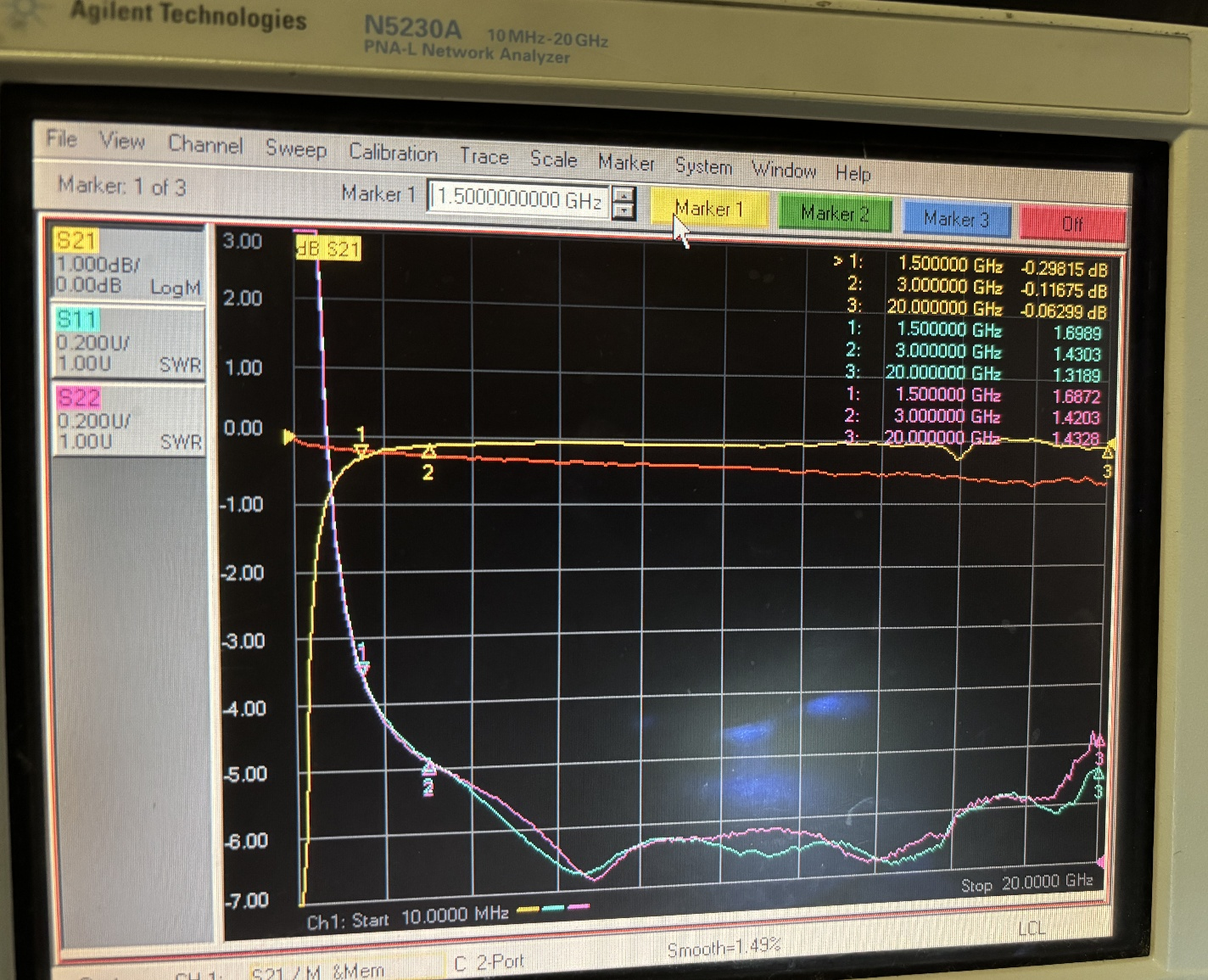

Probado por el analizador de redes Agilent N5230A, este inductor logra una pérdida de inserción ultrabaja de -0,06 dB en bandas de frecuencia clave que incluyen 1,5 GHz, 3 GHz y 20 GHz, con una excelente relación de onda estacionaria y una excelente estabilidad de transmisión de señal. Su tolerancia de inductancia precisa de 14 nH ± 20 % garantiza la consistencia del rendimiento de los productos producidos en masa.

Compatible con procesos de soldadura, permite un montaje cómodo y una alta fiabilidad. Este producto puede ayudar a mejorar la calidad de la señal de los equipos de RF y reducir las tasas de falla. Ahora está disponible a granel y los fabricantes pueden consultar y comprar.

Nombre	Inductor de núcleo de aire
Modelo	91MLA1000503R
Número de vueltas	10
Diámetro del alambre	0,05 mm
Diámetro interior	0,3 mm
Inductancia	14nH±20%
Corriente máxima soportada	400mA
Frecuencia de funcionamiento recomendada	3-20GHz
Temperatura de funcionamiento	-55℃——+125℃
Observaciones: 1. Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;2. Vida útil: 1 año después de la entrega en condiciones de almacenamiento específicas;3. Adecuado para proceso de soldadura de cinta;4. Las precauciones de montaje y los datos de prueba se muestran en la página siguiente.

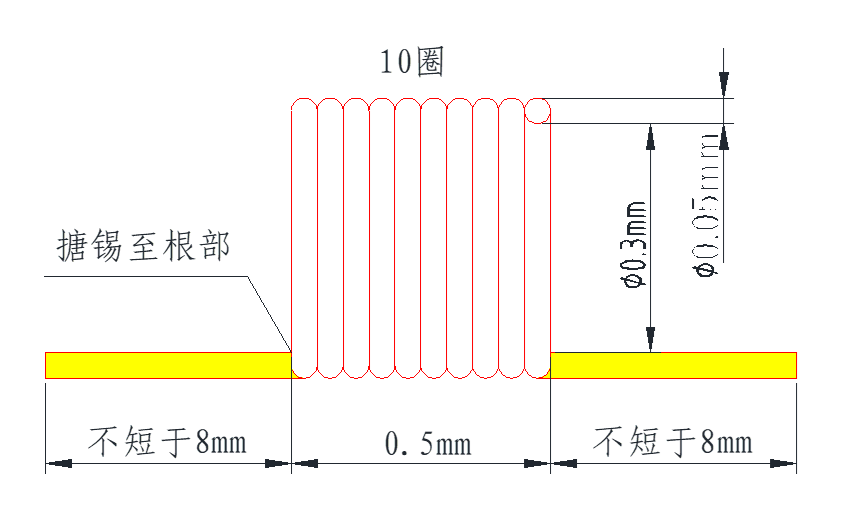

Dimensiones generales

d9aafa2f9d40990fea47fee3e63edd0f

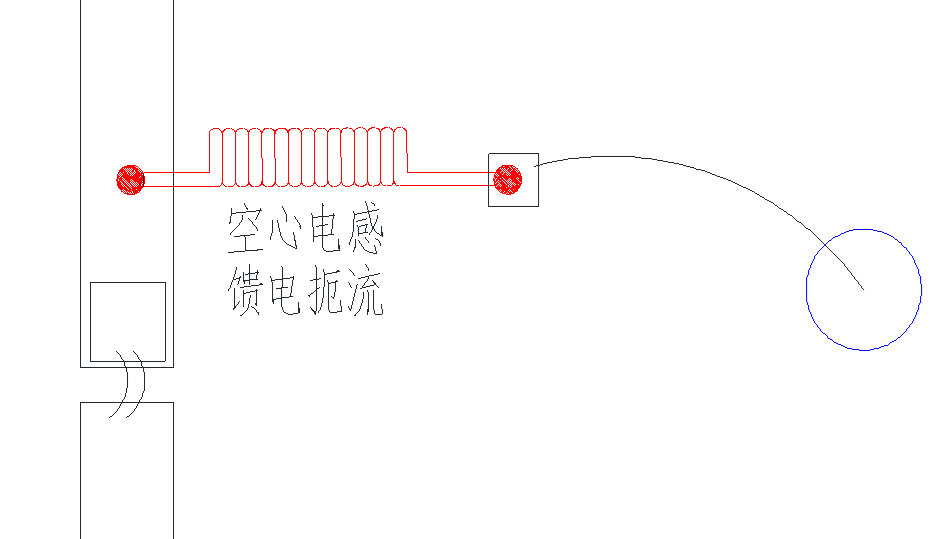

Precauciones de montaje

Durante el montaje, el cuerpo de la bobina debe estar lo más perpendicular posible a la línea de transmisión de señal de RF, los cables en el extremo de la línea de transmisión deben mantenerse lo más cortos posible y se recomienda fijarlos con pegamento después de la depuración.

0f7fdc20df274df5a3e62493ab979fa1
