Revolucionario inductor de núcleo de aire HAMLA0600503R, adaptado con precisión para aplicaciones de alta frecuencia de 5 a 20 GHz

Compartir con:

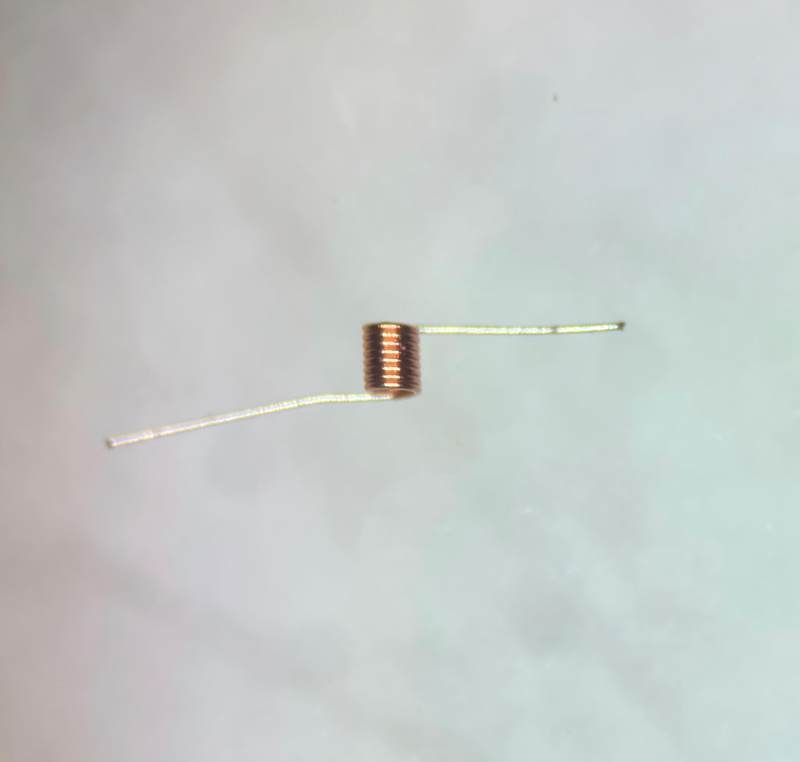

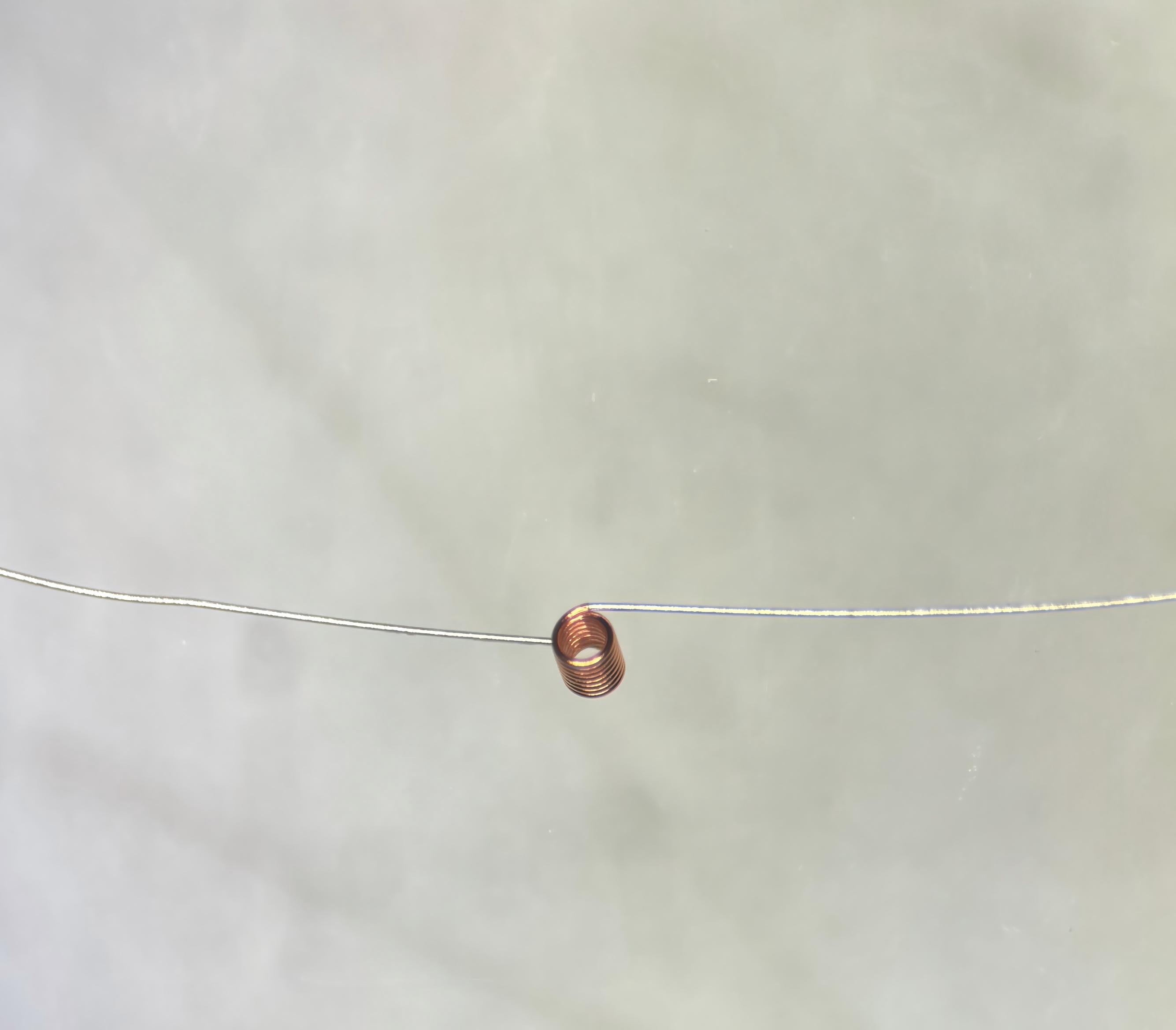

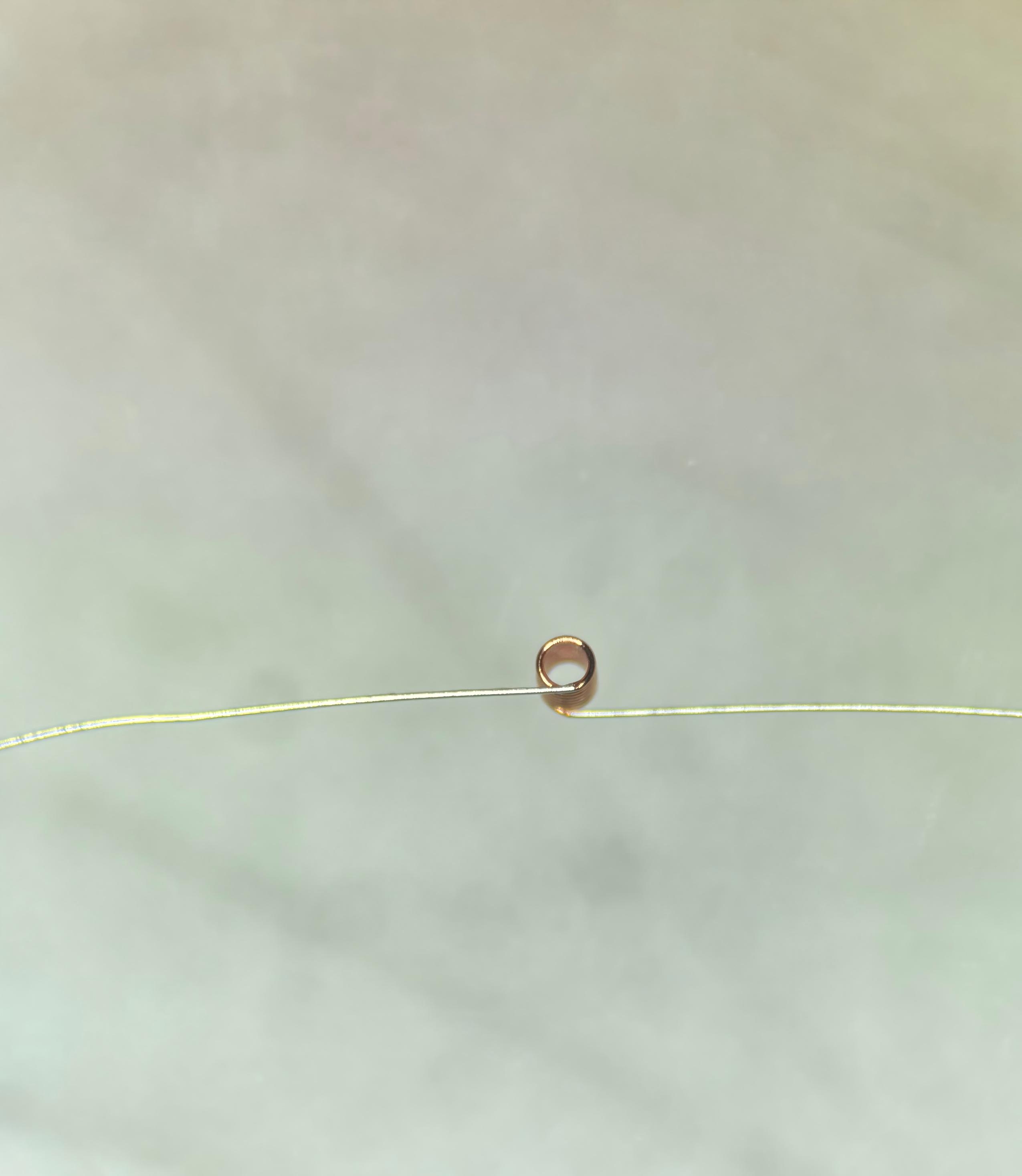

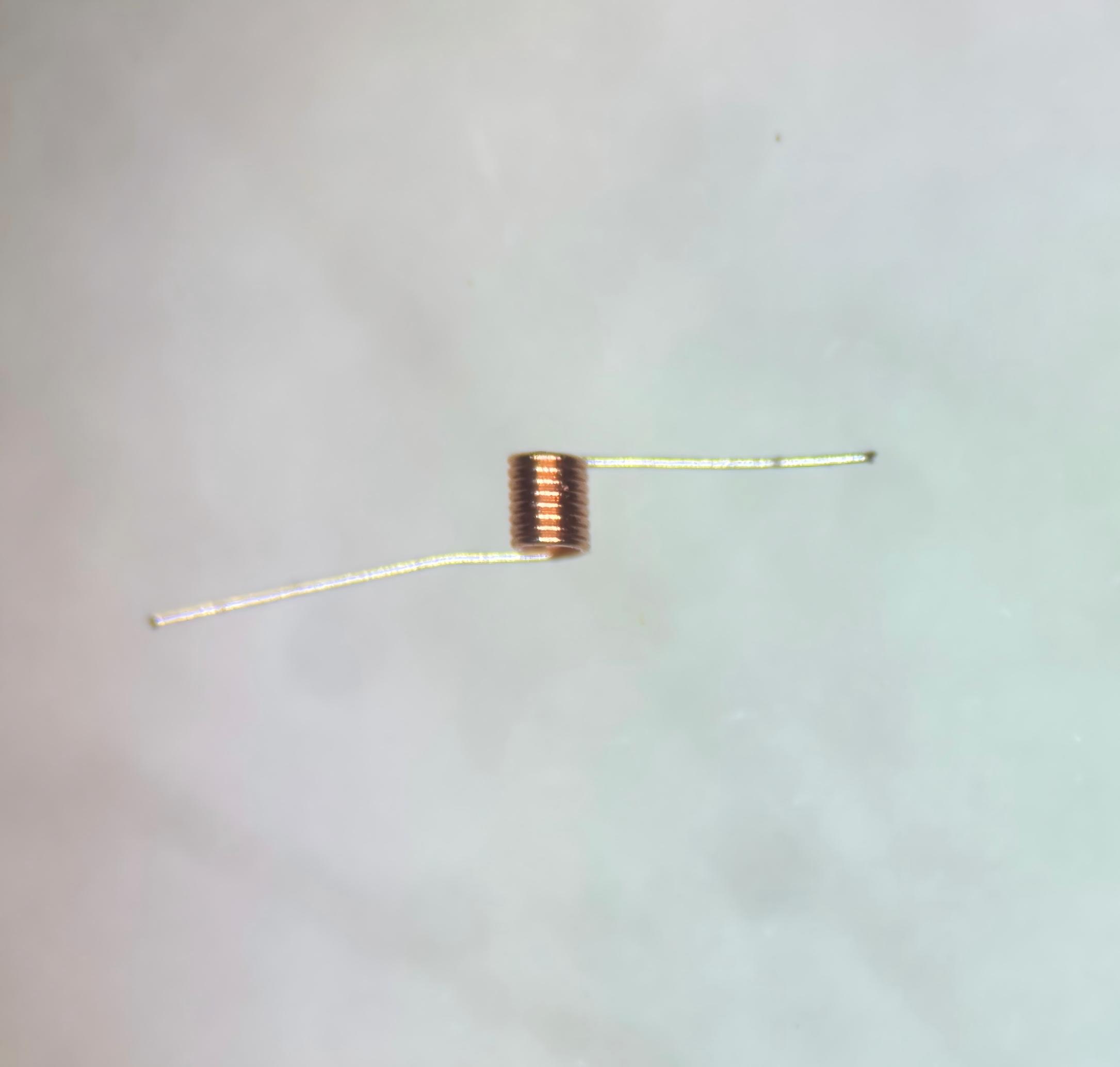

Air Core Inductor HAMLA0600503R es un componente electrónico pasivo de alto rendimiento que se centra en escenarios de alta frecuencia. Al adoptar tecnología de bobinado de precisión, el producto presenta parámetros centrales controlables con precisión: 6 vueltas, un diámetro de cable de 0,05 mm, un diámetro interior de 0,3 mm, una inductancia mantenida estable en 7 nH ± 20 % y una capacidad de corriente máxima de 400 mA. Puede cumplir con los requisitos operativos de amplia frecuencia de 5-20 GHz y operar de manera estable dentro del rango de temperatura extrema de -55 ℃ ~ +125 ℃.
Este producto es adecuado para el proceso de soldadura en cinta. Debe almacenarse en un ambiente con una temperatura de 20-25 ℃ y una humedad del 40%-60%, con una vida útil de 1 año. Después de operaciones estandarizadas durante el ensamblaje (la bobina es perpendicular a la línea de transmisión de RF, diseño de cable corto y fijación con pegamento), se puede garantizar la confiabilidad del sistema de circuito de alta frecuencia. Tiene excelentes resultados de pruebas de rendimiento eléctrico en la banda de frecuencia de 10MHz-20GHz y es un componente de soporte central para equipos de RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

Como inductor de núcleo de aire dedicado para aplicaciones de RF de alta frecuencia, el HAMLA0600503R logra una alta unidad de rendimiento y estabilidad a través de exquisitos procesos de fabricación y estrictos estándares de control de calidad. En términos de diseño estructural, el producto adopta un devanado de precisión de 6 vueltas y la coincidencia precisa del diámetro del cable y el diámetro interior garantiza la consistencia de la inductancia. La especificación de inductancia de 7nH±20% puede cumplir con precisión los requisitos de impedancia de los circuitos de alta frecuencia.

En términos de rendimiento eléctrico, el producto tiene una capacidad de corriente máxima de 400 mA, que puede satisfacer las demandas de transporte de corriente de escenarios de alta frecuencia de potencia media y baja. Su frecuencia de funcionamiento recomendada cubre 5-20 GHz, abarcando el rango de aplicación de banda ultra ancha, y no muestra atenuación de rendimiento dentro del amplio rango de temperatura de -55 ℃ ~ +125 ℃, lo que lo hace adecuado para condiciones de trabajo complejas en diversos campos como la industria y las comunicaciones.

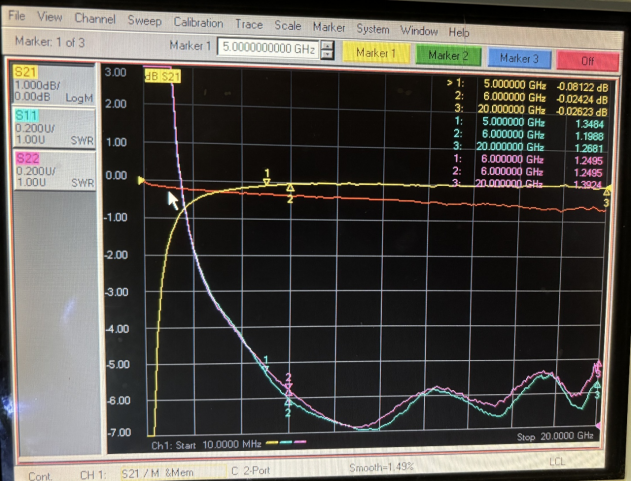

En cuanto a adaptación del proceso y garantía de uso, este inductor está diseñado específicamente para el proceso de soldadura de cinta, con condiciones claras de almacenamiento (20-25 ℃, 40%-60% de humedad) y una vida útil de hasta 1 año en dichos entornos. Se deben seguir especificaciones profesionales durante el proceso de ensamblaje: el cuerpo de la bobina debe estar perpendicular a la línea de transmisión de señal de RF, los cables en el extremo de la línea de transmisión deben acortarse tanto como sea posible para reducir la pérdida de señal y se recomienda fijar la bobina con pegamento después de la depuración para evitar el impacto en el rendimiento causado por la vibración. Probado en la banda de frecuencia de 10MHz-20GHz, el producto presenta una baja pérdida de transmisión de señal y una excelente adaptación de impedancia, lo que puede mejorar efectivamente el rendimiento general de los sistemas de RF. Se aplica ampliamente en equipos electrónicos de alta gama, como dispositivos de comunicación por microondas y módulos de RF.

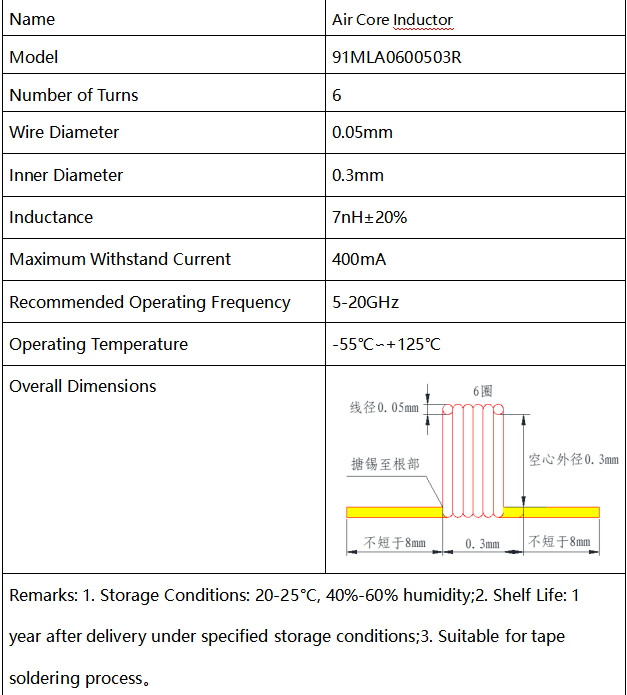

Hoja de especificaciones del producto del inductor de núcleo de aire HAMLA0600503R

Nombre	Inductor de núcleo de aire
Modelo	HAMLA0600503R
Número de vueltas	6
Diámetro del alambre	0,05 mm
Diámetro interior	0,3 mm
Inductancia	7nH±20%
Corriente máxima soportada	400mA
Frecuencia de funcionamiento recomendada	5-20GHz
Temperatura de funcionamiento	-55℃～+125℃
Observaciones: 1. Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;2. Vida útil: 1 año después de la entrega en condiciones de almacenamiento específicas;3. Adecuado para proceso de soldadura de cinta;4. Las precauciones de montaje y los datos de prueba se muestran en la página siguiente.

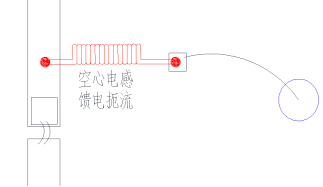

Durante el montaje, el cuerpo de la bobina debe estar lo más perpendicular posible a la línea de transmisión de señal de RF, los cables en el extremo de la línea de transmisión deben mantenerse lo más cortos posible y se recomienda fijarlos con pegamento después de la depuración.
