El inductor cónico HAMLT4000503R es un componente electrónico especial para el campo de RF de alta frecuencia con un excelente rendimiento de parámetros centrales. Su inductancia se controla con precisión a 550 nH ± 20 %, el diámetro del cable es de 0,05 mm y la corriente nominal máxima es de 200 mA, lo que puede cumplir con los requisitos de transporte de corriente de los circuitos de alta frecuencia. El producto admite una frecuencia de funcionamiento ultra amplia de 50 MHz a 40 GHz y tiene una gran adaptabilidad a la temperatura, capaz de funcionar de forma estable en un amplio rango de temperatura de -55 ℃ a +125 ℃, adecuado para diversos entornos de trabajo complejos.
Este inductor es aplicable al proceso de soldadura por ola con requisitos ambientales de almacenamiento claros y tiene una vida útil de 1 año después de la entrega cuando se almacena a 20-25 ℃ con 40%-60% de humedad. Existen requisitos de ensamblaje estándar: la punta cónica debe mirar verticalmente a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y debe fijarse con pegamento para garantizar la estabilidad del ensamblaje.
Los datos de pruebas reales muestran que tiene excelentes indicadores S21, S11 y SWR en bandas de frecuencia de 10MHz-500MHz y 10MHz-20GHz, y los datos de la banda de 40GHz pueden servir como referencia. Es un componente de soporte ideal para la transmisión de señales de RF y la construcción de circuitos de alta frecuencia.

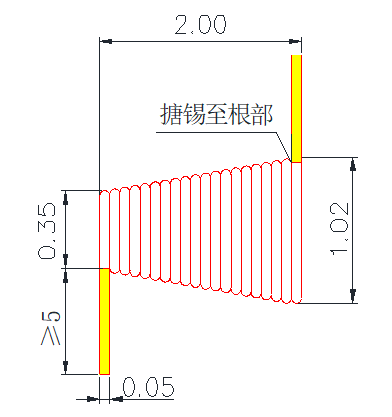

| Nombre | Inductor cónico |
| Modelo | HAMLT4000503R |
| Inductancia | 550nH±20% |
| Diámetro del alambre | 0,05 mm |
| Corriente máxima soportada | 200mA |
| Frecuencia de funcionamiento | 50MHz-40GHz |
| Temperatura de funcionamiento | -55℃∽+125℃ |
Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

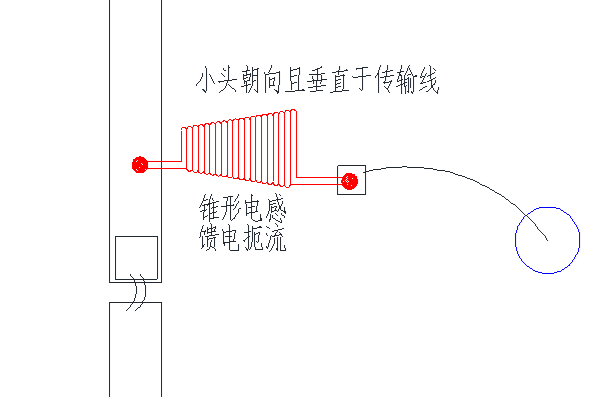

Precauciones de montaje

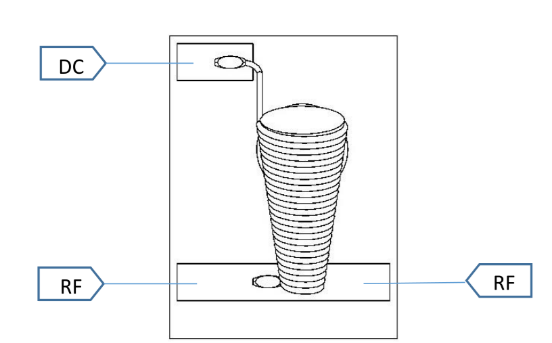

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.

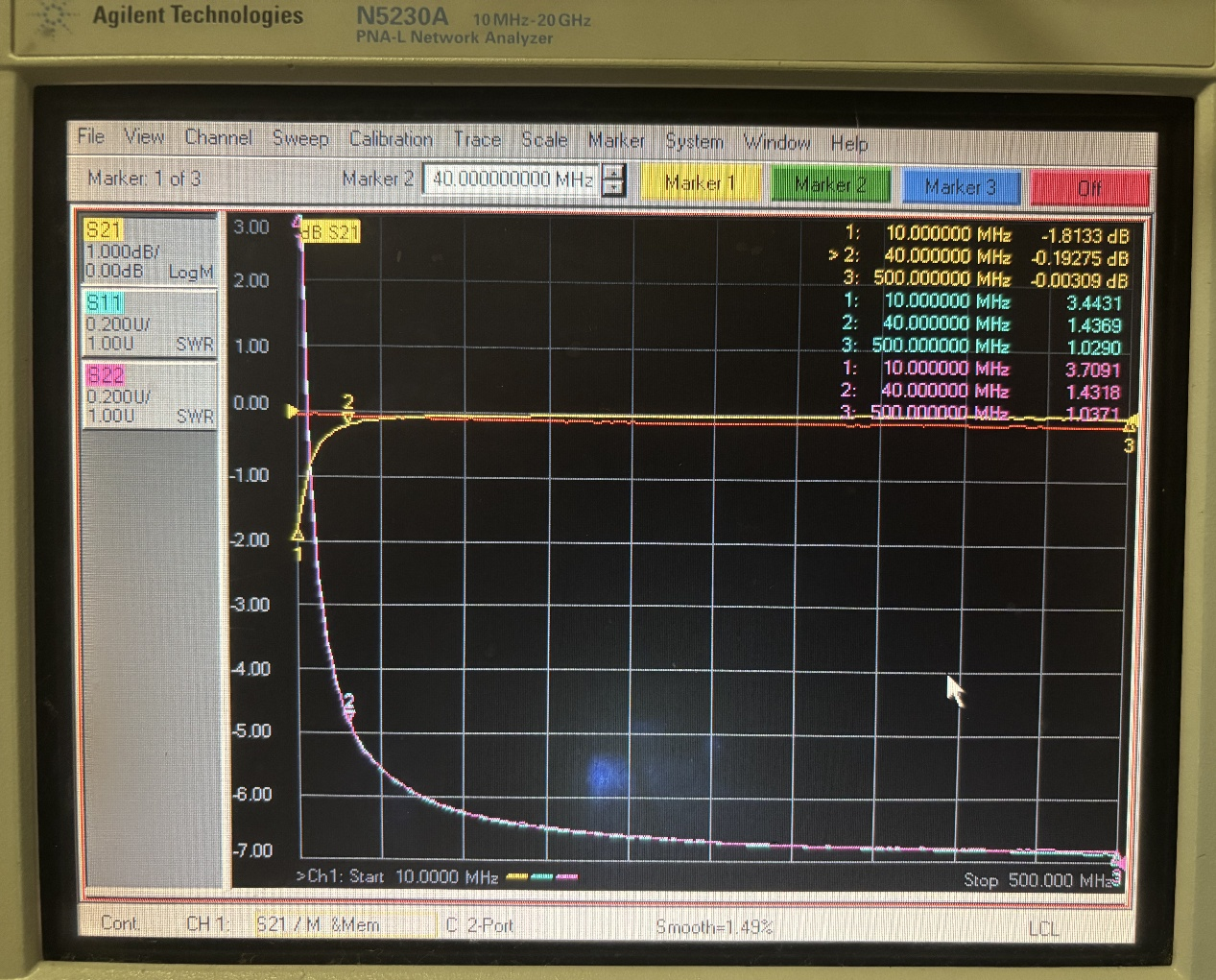

Datos de prueba para 10MHz-500MHz

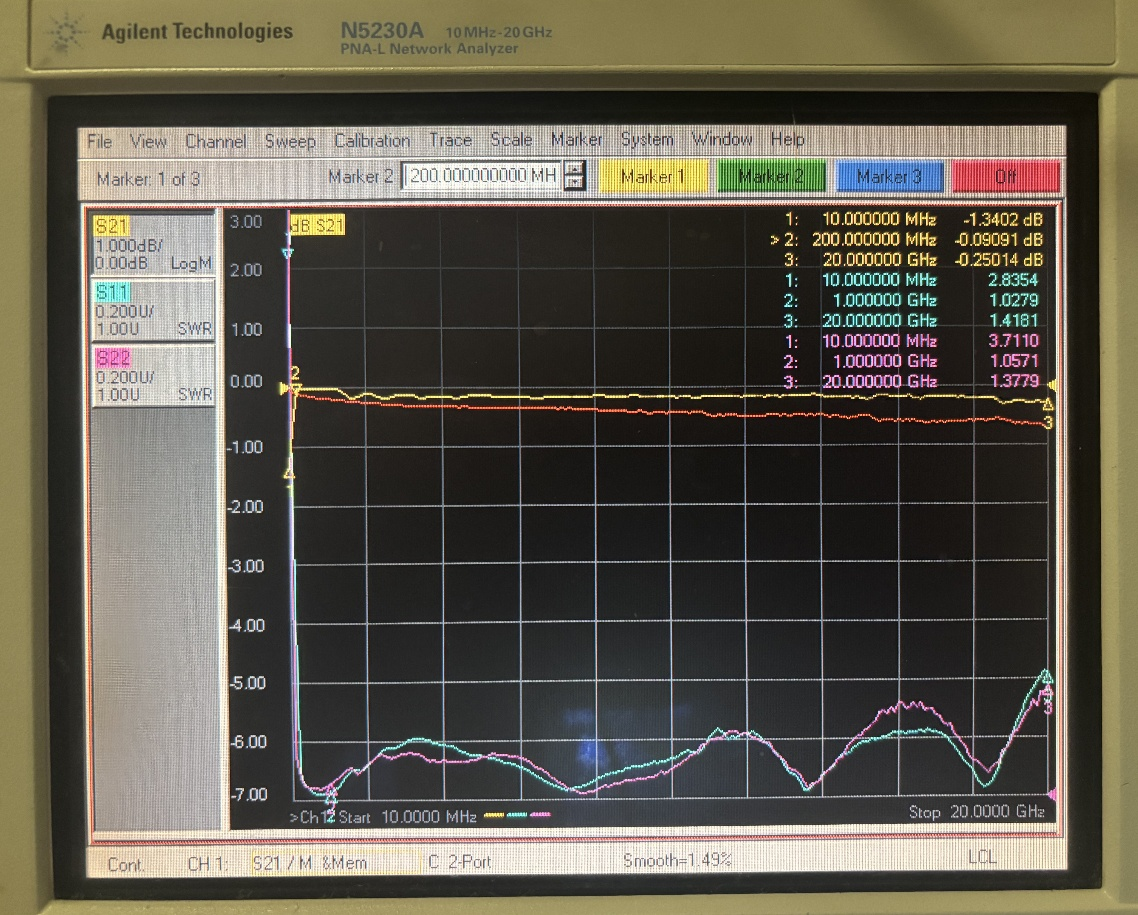

Datos de prueba para 10MHz-20GHz
