El inductor cónico HAMLT5000503R está hecho a medida para aplicaciones de RF de alta frecuencia con excelentes parámetros centrales. La inductancia se controla con precisión a 1000 nH ± 20 %, y el diámetro del cable de 0,05 mm combinado con una corriente soportada máxima de 250 mA equilibra la miniaturización y el rendimiento eléctrico. El producto cubre una frecuencia de trabajo de 25 MHz a 40 GHz y puede funcionar de manera estable a temperaturas extremas de -55 ℃ a +125 ℃, cumpliendo con los requisitos de diversos entornos de trabajo hostiles. Debe almacenarse a 20-25 ℃ con 40%-60% de humedad, con una vida útil de 1 año después de la entrega y es adecuado para el proceso de soldadura por ola. Hay especificaciones de ensamblaje claras: la punta cónica está orientada y es perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión se acorta y se fija con pegamento para garantizar el efecto de obstrucción de la alimentación. El producto ha completado pruebas multibanda, con datos de prueba precisos y confiables en la banda de 10MHz-20GHz y datos de prueba en la banda de 10MHz-40GHz solo como referencia. Al basarse en excelentes características de alta frecuencia y un rendimiento estable, se ha convertido en un componente de soporte clave en dispositivos electrónicos de RF y es adecuado para diversos escenarios de procesamiento de señales de RF.
| Nombre | Inductor cónico |
| Modelo | HAMLT5000503R |
| Inductancia | 1000nH±20% |
| Diámetro del alambre | 0,05 mm |
| Corriente máxima soportada | 250mA |
| Frecuencia de funcionamiento | 25MHz-40GHz |
| Temperatura de funcionamiento | -55℃ ~ +125℃ |
Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.
Precauciones de montaje

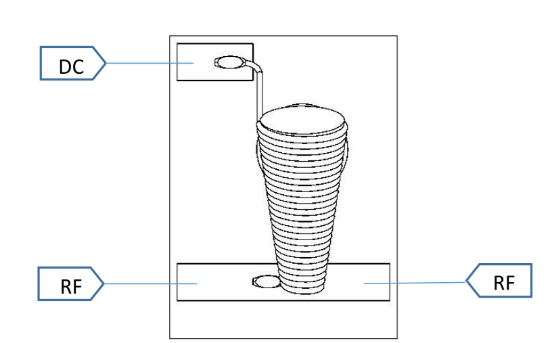

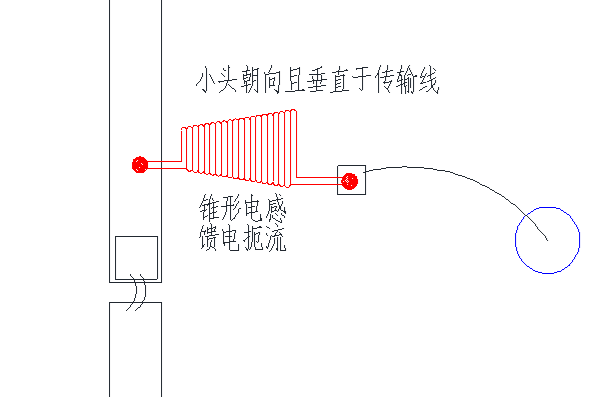

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.

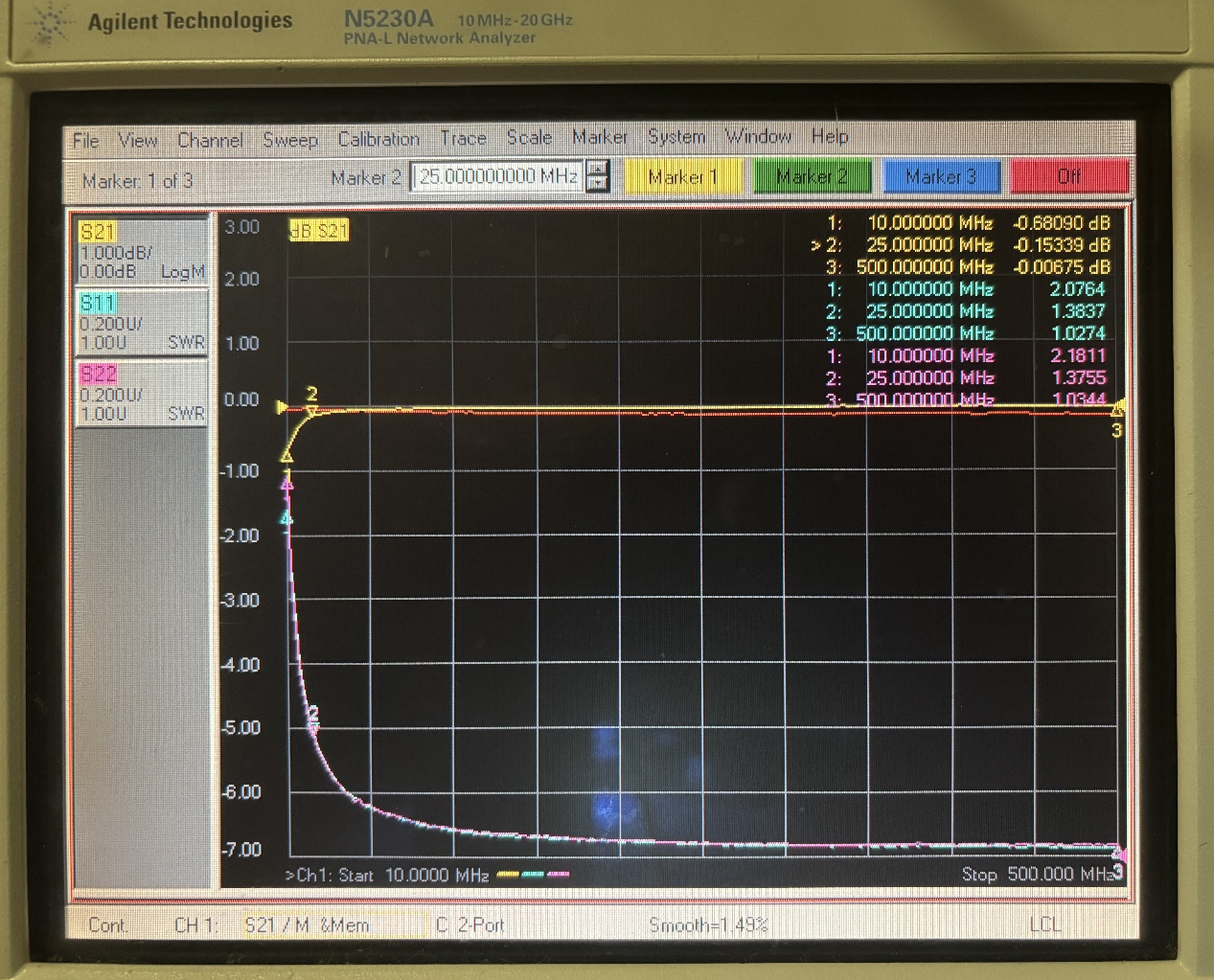

Datos de prueba para 10MHz-500MHz

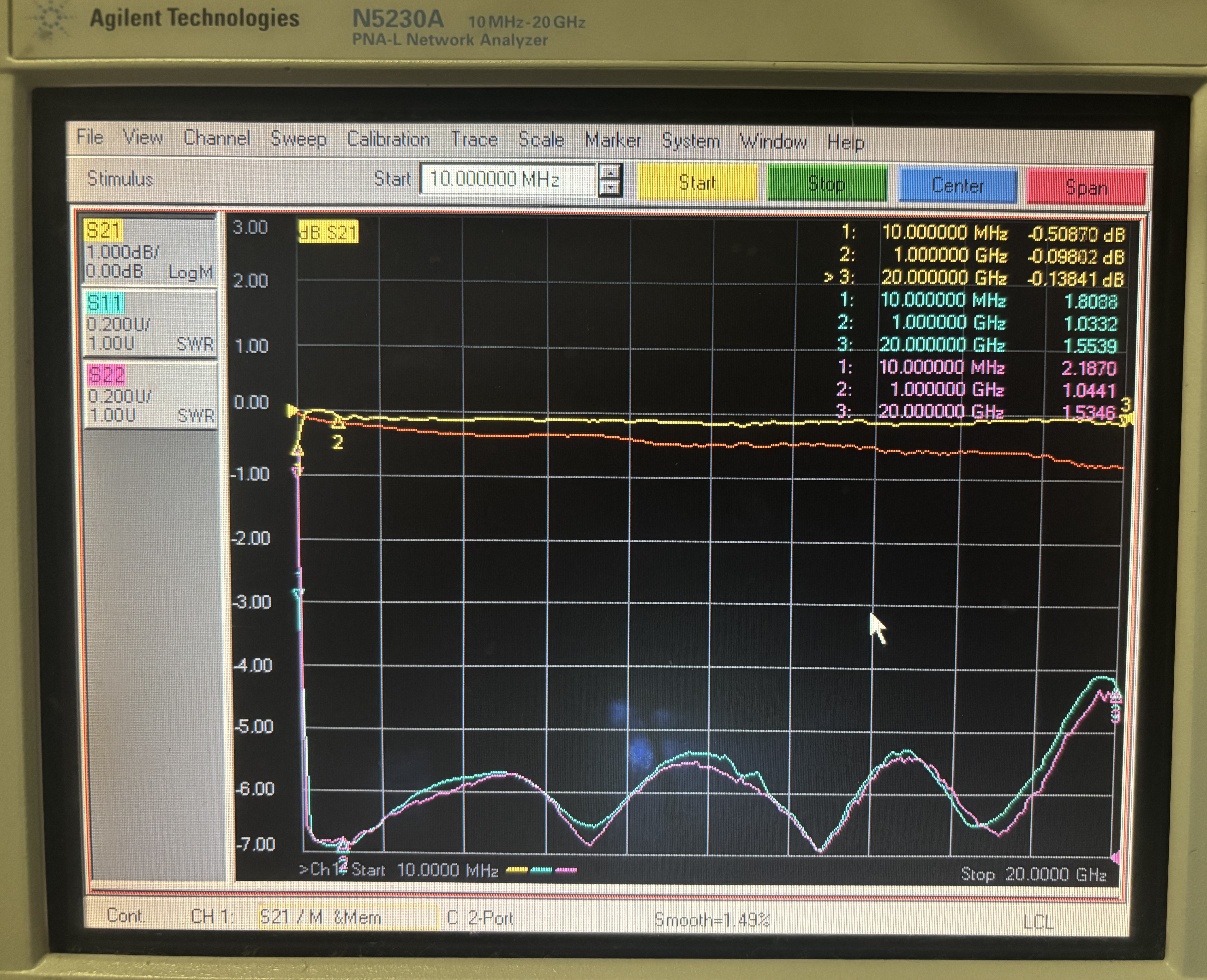

Datos de prueba para 10MHz-20GHz
El inductor cónico HAMLT5000503R está hecho a medida para aplicaciones de RF de alta frecuencia con excelentes parámetros centrales. La inductancia se controla con precisión a 1000 nH ± 20 %, y el diámetro del cable de 0,05 mm combinado con una corriente soportada máxima de 250 mA equilibra la miniaturización y el rendimiento eléctrico. El producto cubre una frecuencia de trabajo de 25 MHz a 40 GHz y puede funcionar de manera estable a temperaturas extremas de -55 ℃ a +125 ℃, cumpliendo con los requisitos de diversos entornos de trabajo hostiles. Debe almacenarse a 20-25 ℃ con 40%-60% de humedad, con una vida útil de 1 año después de la entrega y es adecuado para el proceso de soldadura por ola. Hay especificaciones de ensamblaje claras: la punta cónica está orientada y es perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión se acorta y se fija con pegamento para garantizar el efecto de obstrucción de la alimentación. El producto ha completado pruebas multibanda, con datos de prueba precisos y confiables en la banda de 10MHz-20GHz y datos de prueba en la banda de 10MHz-40GHz solo como referencia. Al basarse en excelentes características de alta frecuencia y un rendimiento estable, se ha convertido en un componente de soporte clave en dispositivos electrónicos de RF y es adecuado para diversos escenarios de procesamiento de señales de RF.
| Nombre | Inductor cónico |
| Modelo | HAMLT5000503R |
| Inductancia | 1000nH±20% |
| Diámetro del alambre | 0,05 mm |
| Corriente máxima soportada | 250mA |
| Frecuencia de funcionamiento | 25MHz-40GHz |
| Temperatura de funcionamiento | -55℃ ~ +125℃ |
Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.
Precauciones de montaje
Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.
Datos de prueba para 10MHz-500MHz
Datos de prueba para 10MHz-20GHz
