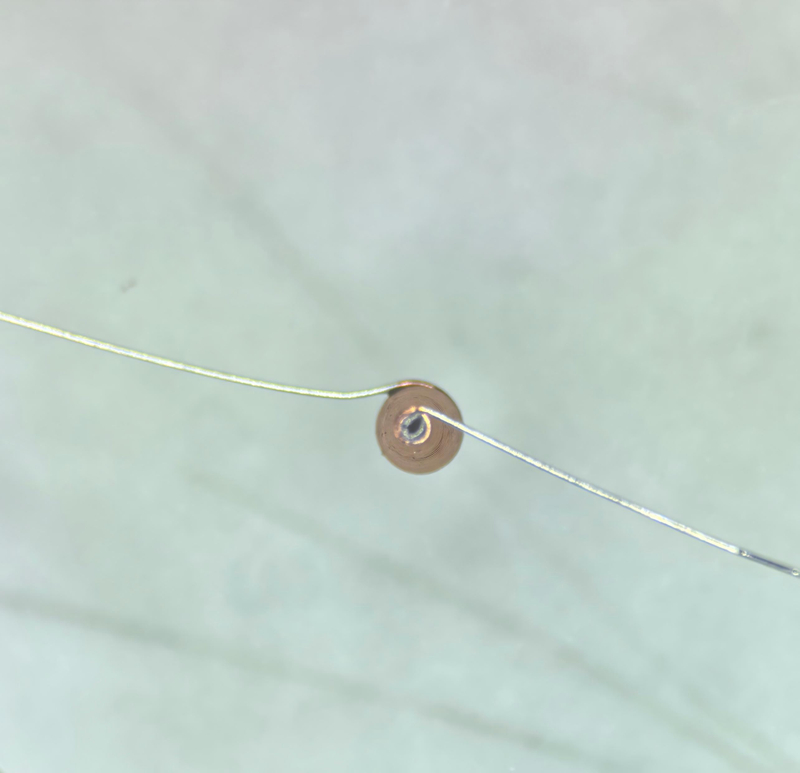

Inductor cónico de alta frecuencia HAMLT6800503R 2000nH RF Inductor especial con resistencia a altas y bajas temperaturas

Compartir con:

El inductor cónico HAMLT6800503R es un componente electrónico especial para el campo de RF, con una inductancia precisa de 2000 nH ± 20 % y una corriente soportada máxima de 200 mA. Puede funcionar de manera estable en un rango de frecuencia ultra amplio de 10 MHz a 40 GHz, con excelente resistencia a altas y bajas temperaturas, adecuado para condiciones de trabajo complejas de -55 ℃ a +125 ℃. Enrollado con un diámetro de alambre fino, es compatible con el proceso de soldadura, con condiciones de almacenamiento de 20-25 ℃ y 40%-60% de humedad, y una vida útil de 1 año. Durante el montaje, la punta del cono se orienta verticalmente a la línea de transmisión de señal de RF y se fija con pegamento, y el cable en el extremo de la línea de transmisión es lo más corto posible. Presenta una baja pérdida de transmisión en la prueba de banda de frecuencia de 10MHz-20GHz y un excelente rendimiento de RF, lo que lo convierte en un componente ideal para bobinas de alimentación en circuitos de RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

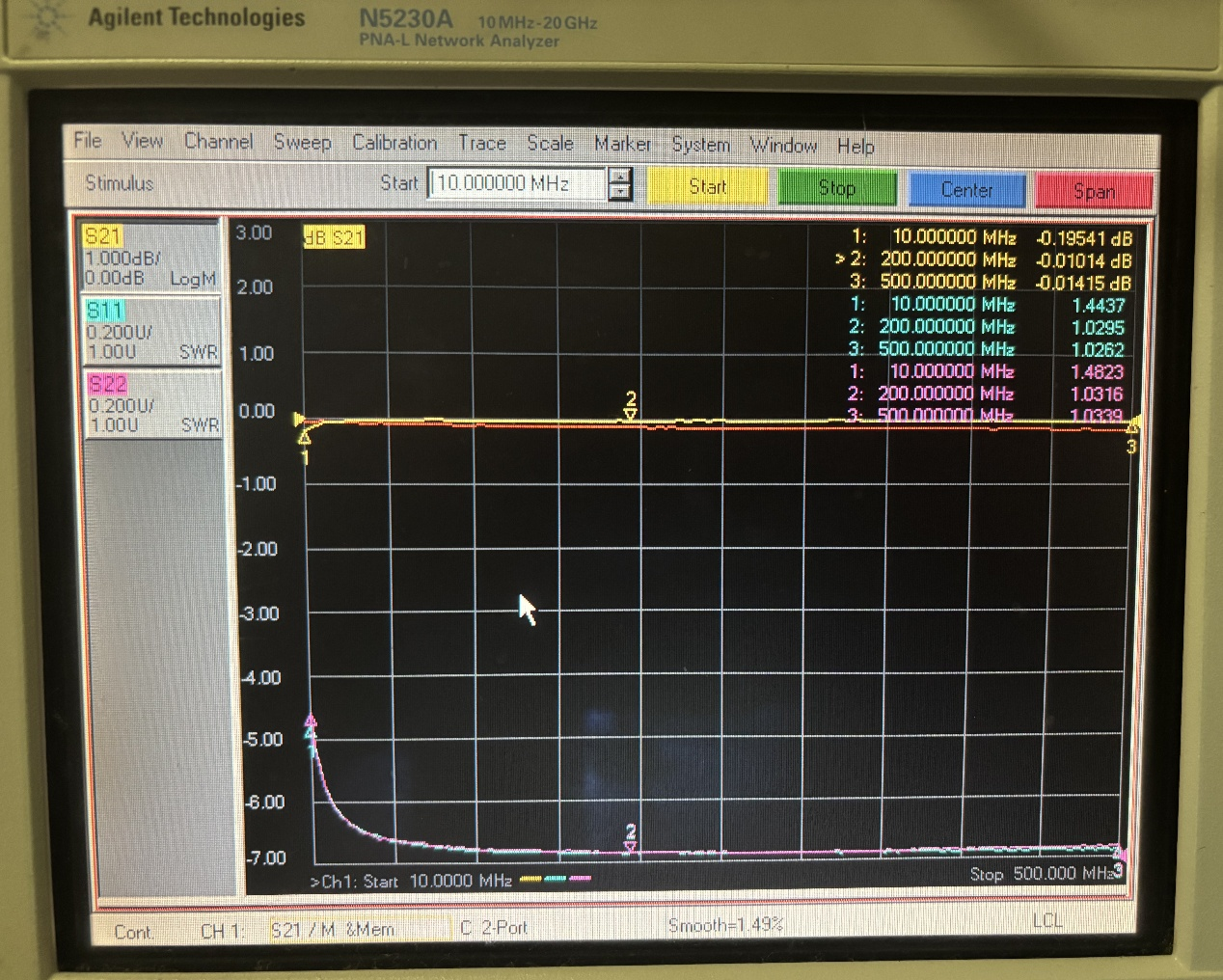

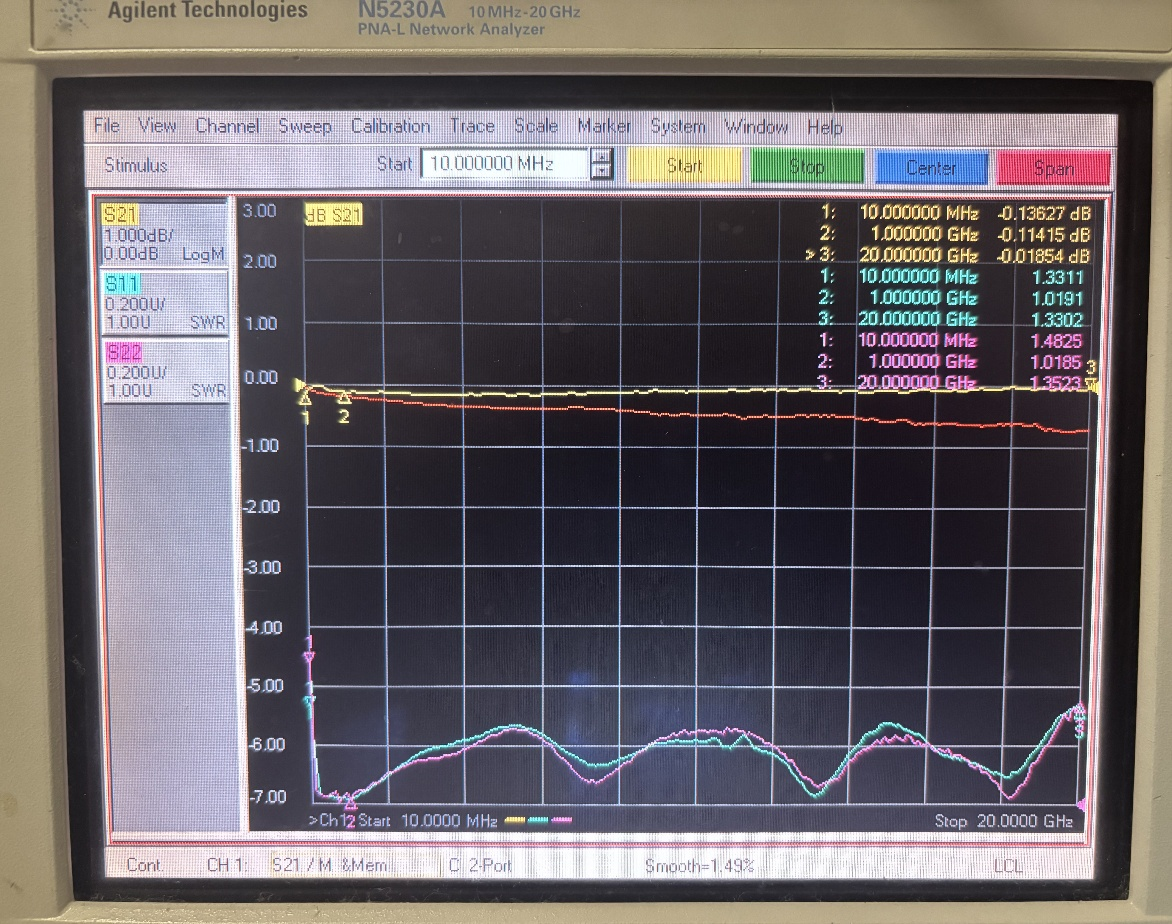

El inductor cónico HAMLT6800503R es un componente pasivo de alto rendimiento especialmente diseñado para circuitos de RF, con parámetros centrales sobresalientes: inductancia de 2000 nH ± 20 %, corriente de transporte máxima de 200 mA y puede cubrir una frecuencia operativa ultra amplia de 10 MHz-40 GHz. Puede funcionar de manera estable en un entorno de temperatura extrema de -55 ℃ a +125 ℃, adecuado para diversos escenarios de aplicaciones de RF hostiles. Fabricado con proceso de bobinado de alambre de diámetro fino, es compatible con proceso de soldadura. Debe almacenarse a 20-25 ℃ con 40%-60% de humedad, con una vida útil de 1 año después de la entrega. Hay especificaciones de montaje claras: la punta del cono debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y debe fijarse con pegamento para garantizar la estabilidad de la conexión del circuito. Probado por analizadores de redes vectoriales profesionales, el inductor tiene una pérdida de transmisión extremadamente baja en las bandas de frecuencia de 10MHz-500MHz y 10MHz-20GHz, con excelentes indicadores de RF como S11 y SWR. Los datos de prueba en la banda de frecuencia de 40 GHz son solo de referencia. Es una excelente opción para el enlace de estrangulación de alimentación en circuitos de RF y cumple con los requisitos de aplicación de alto rendimiento de los equipos de RF.

Nombre	Inductor cónico
Modelo	HAMLT6800503R
Inductancia	2000nH±20%
Diámetro del alambre	0,05 mm
Corriente máxima soportada	200mA
Frecuencia de funcionamiento	10MHz-40GHz
Temperatura de funcionamiento	-55℃ ~ +125℃

Notas:

Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

0928e5561ec11eeaad06427ea0181fe0

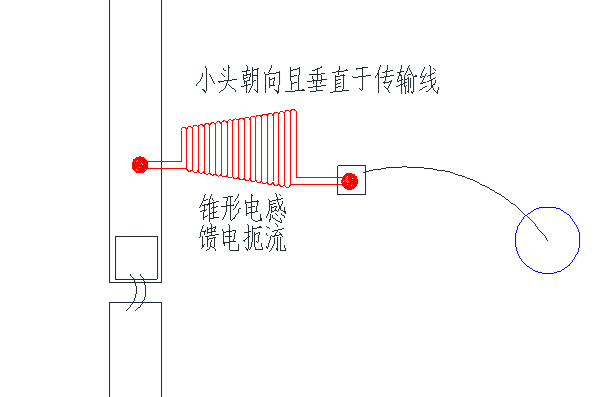

Precauciones de montaje

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.
