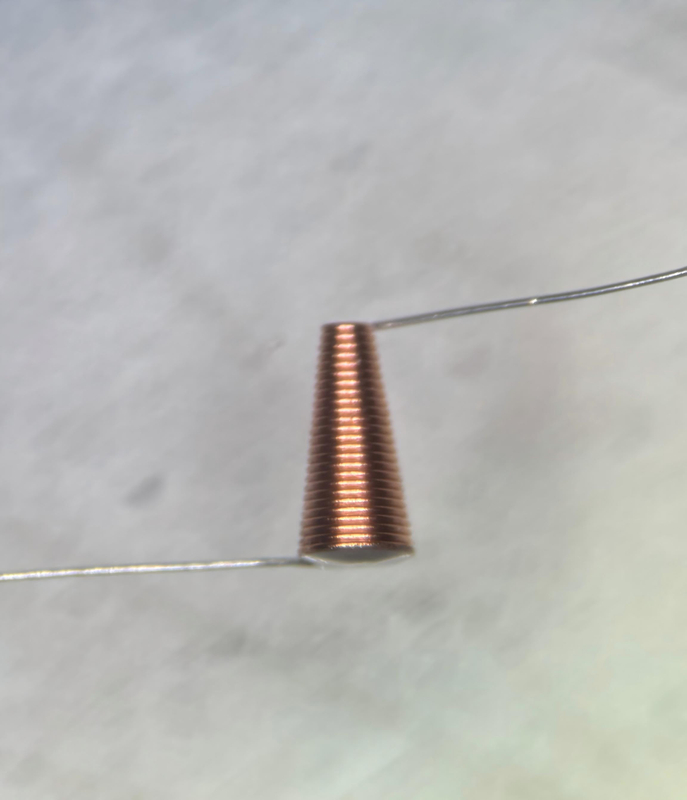

Inductor cónico de alta frecuencia y temperatura amplia HAMLT6000503R 1400nH para aplicaciones de RF

Compartir con:

El inductor cónico HAMLT6000503R es un componente especial para el campo de RF, con una inductancia precisa de 1400nH±20% y compatible con cables de 0,05 mm de diámetro. Puede soportar una corriente máxima de 200 mA y funcionar de manera estable en una banda de frecuencia ultra amplia de 20 MHz a 40 GHz, con un rango de resistencia a la temperatura de -55 ℃ a +125 ℃, adaptándose a diversas condiciones de trabajo duras. Diseñado para el proceso de soldadura, requiere almacenamiento a 20-25 ℃ con 40%-60% de humedad y tiene una vida útil de 1 año. Ensamble con la punta del cono verticalmente hacia la línea de transmisión de señal de RF y fíjela con pegamento, manteniendo el cable en el extremo de la línea de transmisión lo más corto posible. Su pérdida de inserción es tan baja como -0,01006 dB en la banda de 10 MHz a 500 MHz con un excelente rendimiento de RF, lo que lo convierte en una opción ideal para bobinas de alimentación de circuitos de RF.

Estado de Disponibilidad:



Preguntar

Descripción del Producto

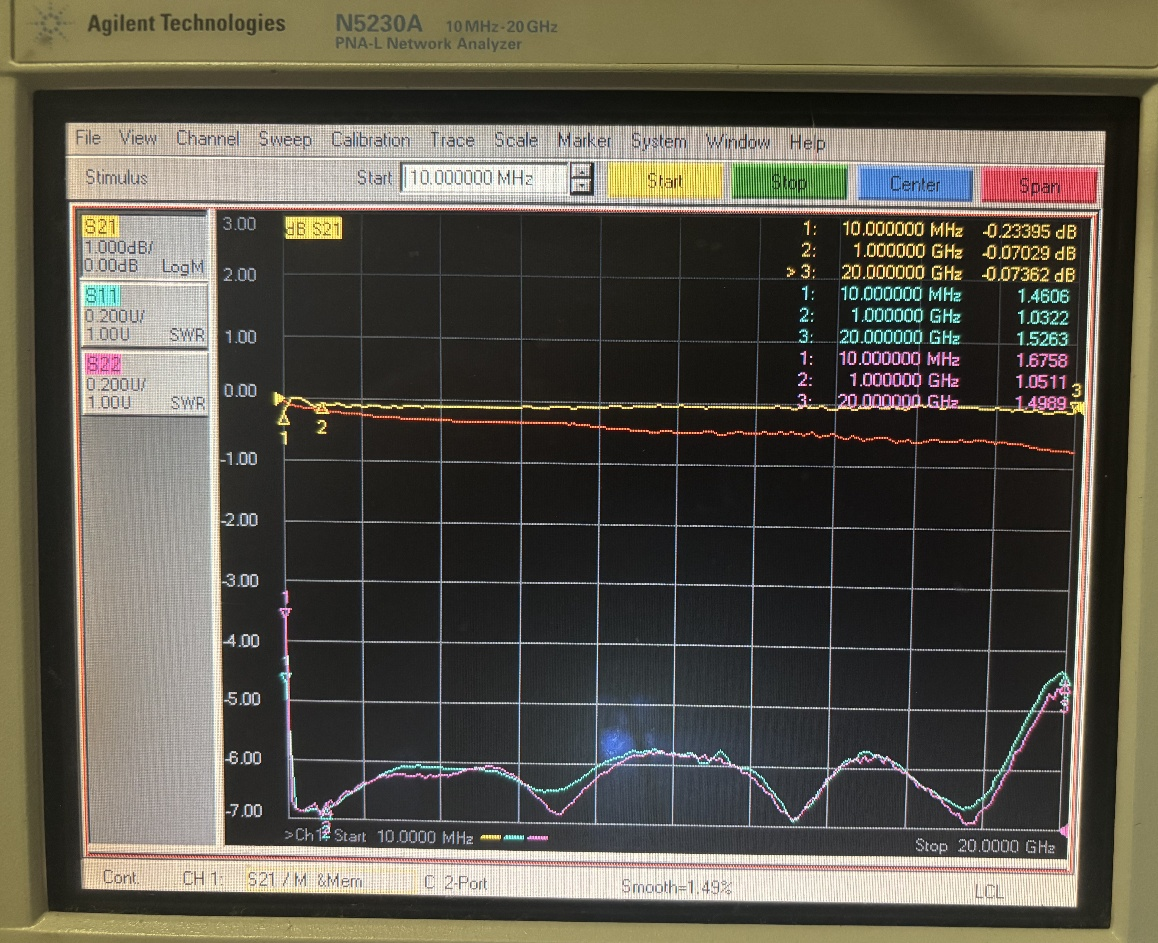

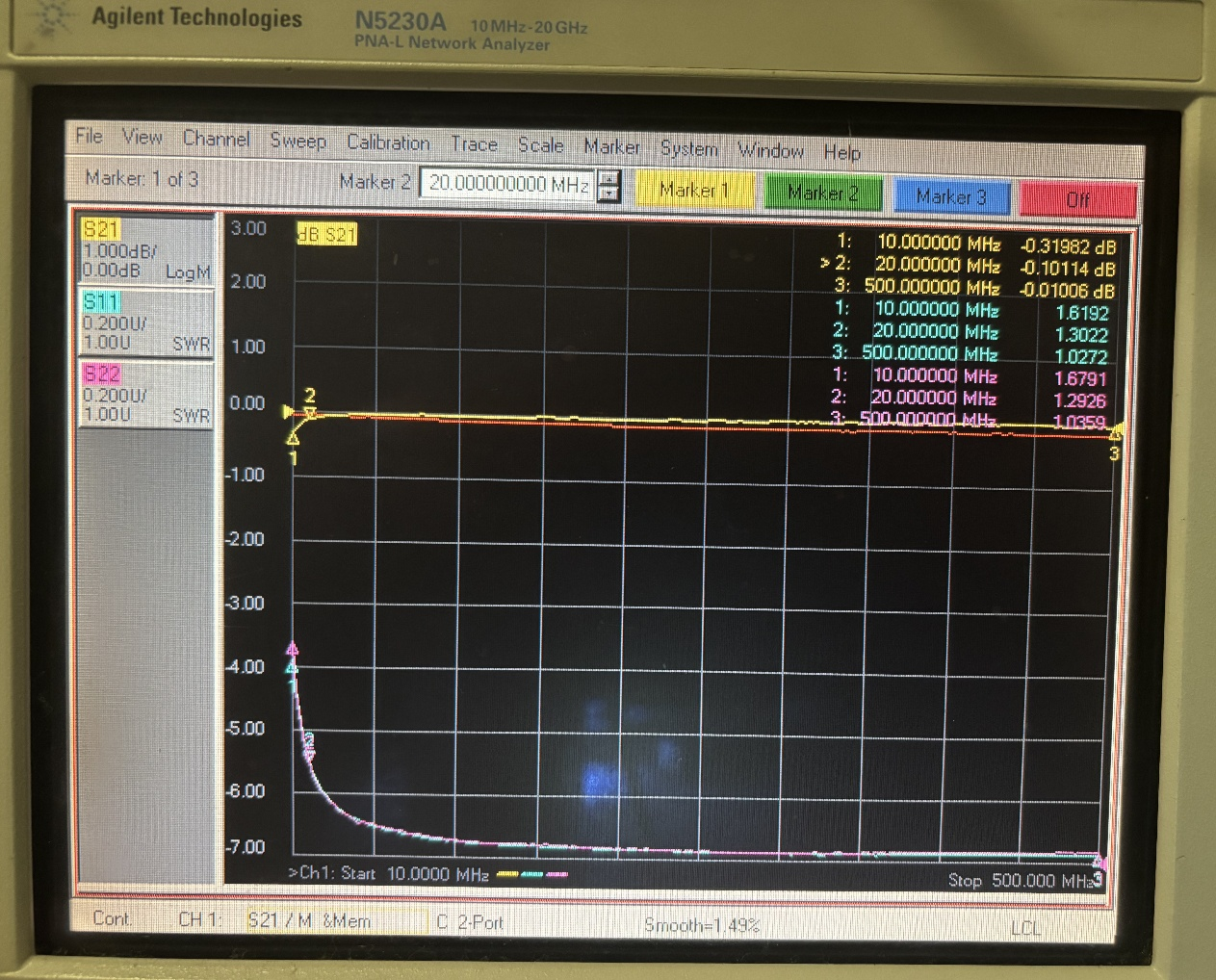

El inductor cónico HAMLT6000503R es un componente pasivo de alto rendimiento dedicado a aplicaciones de RF con excelentes parámetros centrales: inductancia de 1400 nH ± 20 %, diámetro de cable de 0,05 mm, corriente nominal máxima de 200 mA. Puede funcionar de manera estable en un amplio rango de frecuencia de 20 MHz a 40 GHz con una temperatura de funcionamiento de -55 ℃ a +125 ℃, presentando una excelente adaptabilidad ambiental. Adecuado para procesos de soldadura, debe almacenarse a 20-25 ℃ con 40%-60% de humedad, con una vida útil de 1 año después de la entrega. Hay especificaciones de montaje claras: la punta del cono debe estar orientada y perpendicular a la línea de transmisión de la señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y debe fijarse con pegamento para garantizar la estabilidad del circuito. Probado por analizadores de redes vectoriales profesionales, el inductor tiene un parámetro S21 óptimo de -0,01006 dB en la banda de 10 MHz a 500 MHz, mantiene una pérdida de inserción baja en la banda de 10 MHz a 20 GHz y los datos de prueba en la banda de 40 GHz son solo como referencia. Con un excelente rendimiento general de pérdida de inserción, sus parámetros SWR y S11 cumplen con los requisitos de diseño de los circuitos de RF. Es un componente de soporte de alta calidad para circuitos de RF de estrangulador de alimentación, aplicable a la I+D y la producción de diversos equipos electrónicos relacionados con RF.

Nombre	Inductor cónico
Modelo	HAMLT6000503R
Inductancia	1400nH±20%
Diámetro del alambre	0,05 mm
Corriente máxima soportada	200mA
Frecuencia de funcionamiento	20MHz-40GHz
Temperatura de funcionamiento	-55℃ ~ +125℃

Notas:

Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

c1ac9cadb9ecf28b1a1c46c63639f7fa

Precauciones de montaje

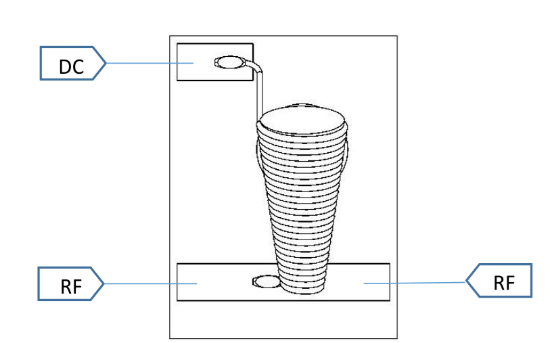

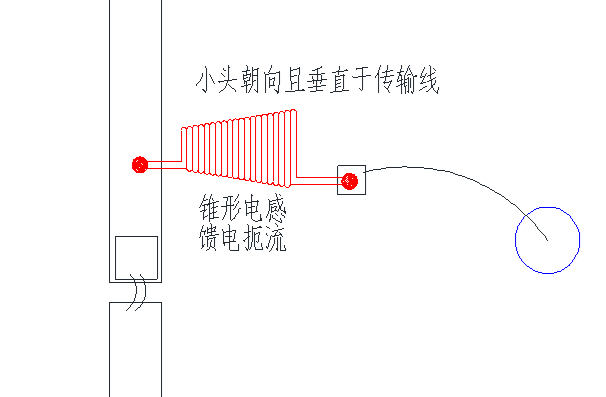

Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.
