El inductor cónico HAMLT6000803R es un componente pasivo de alto rendimiento diseñado para aplicaciones de RF de alta frecuencia con un excelente rendimiento de parámetros centrales. Su inductancia es de 1800 nH ± 20 % y el diámetro del cable fino de 0,08 mm garantiza la miniaturización y la estabilidad del rendimiento del dispositivo. La corriente operativa máxima es de 500 mA, lo que cumple con los requisitos de corriente operativa convencionales de los circuitos RF. Este inductor tiene una amplia frecuencia de funcionamiento de hasta 10 MHz-20 GHz y un buen rendimiento eléctrico en toda la banda de frecuencia. Probadas por un analizador de redes profesional, la pérdida de inserción, la pérdida de retorno y la relación de onda estacionaria en los puntos de frecuencia clave de 10MHz, 1GHz y 20GHz son excelentes, con un rendimiento de transmisión estable. El rango de temperatura de funcionamiento es de -55 ℃ a +125 ℃, lo que puede adaptarse al duro entorno de trabajo de los equipos industriales y electrónicos. El producto es adecuado para el proceso de soldadura por ola, con requisitos claros de temperatura y humedad para el almacenamiento y una vida útil de 1 año. Existen especificaciones de montaje exclusivas, se debe seguir estrictamente la orientación de la punta del cono y el método de fijación. El diseño de cable corto puede reducir efectivamente la pérdida de señal y lograr estrangulaciones de alimentación eficientes. Se utiliza ampliamente en varios circuitos de procesamiento de señales de RF y proporciona una garantía confiable para el funcionamiento estable del circuito.
| Nombre | Inductor cónico |
| Modelo | HAMLT6000803R |
| Inductancia | 1800nH±20% |
| Diámetro del alambre | 0,08 mm |
| Corriente máxima soportada | 500mA |
| Frecuencia de funcionamiento | 10MHz-20GHz |
| Temperatura de funcionamiento | -55 ℃ a +125 ℃ |
Condiciones de almacenamiento: 20-25 ℃, 40%-60% de humedad;
Vida útil: 1 año después de la entrega en las condiciones de almacenamiento anteriores;
Adecuado para proceso de soldadura de cinta;
Consulte la página siguiente para conocer las precauciones de montaje y los datos de prueba.

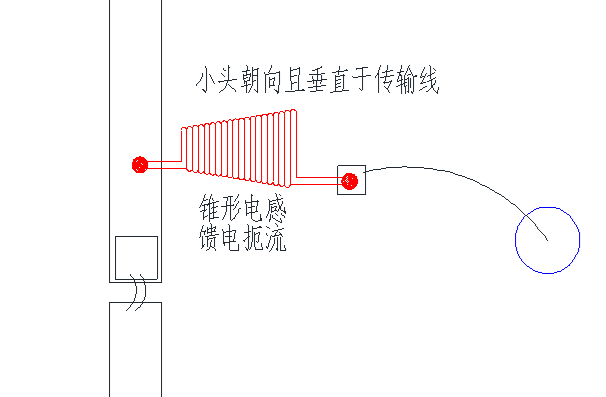

Precauciones de montaje
Al ensamblar, la punta del cono (extremo pequeño) debe estar orientada y perpendicular a la línea de transmisión de señal de RF, el cable en el extremo de la línea de transmisión debe ser lo más corto posible y el inductor cónico debe fijarse con pegamento.

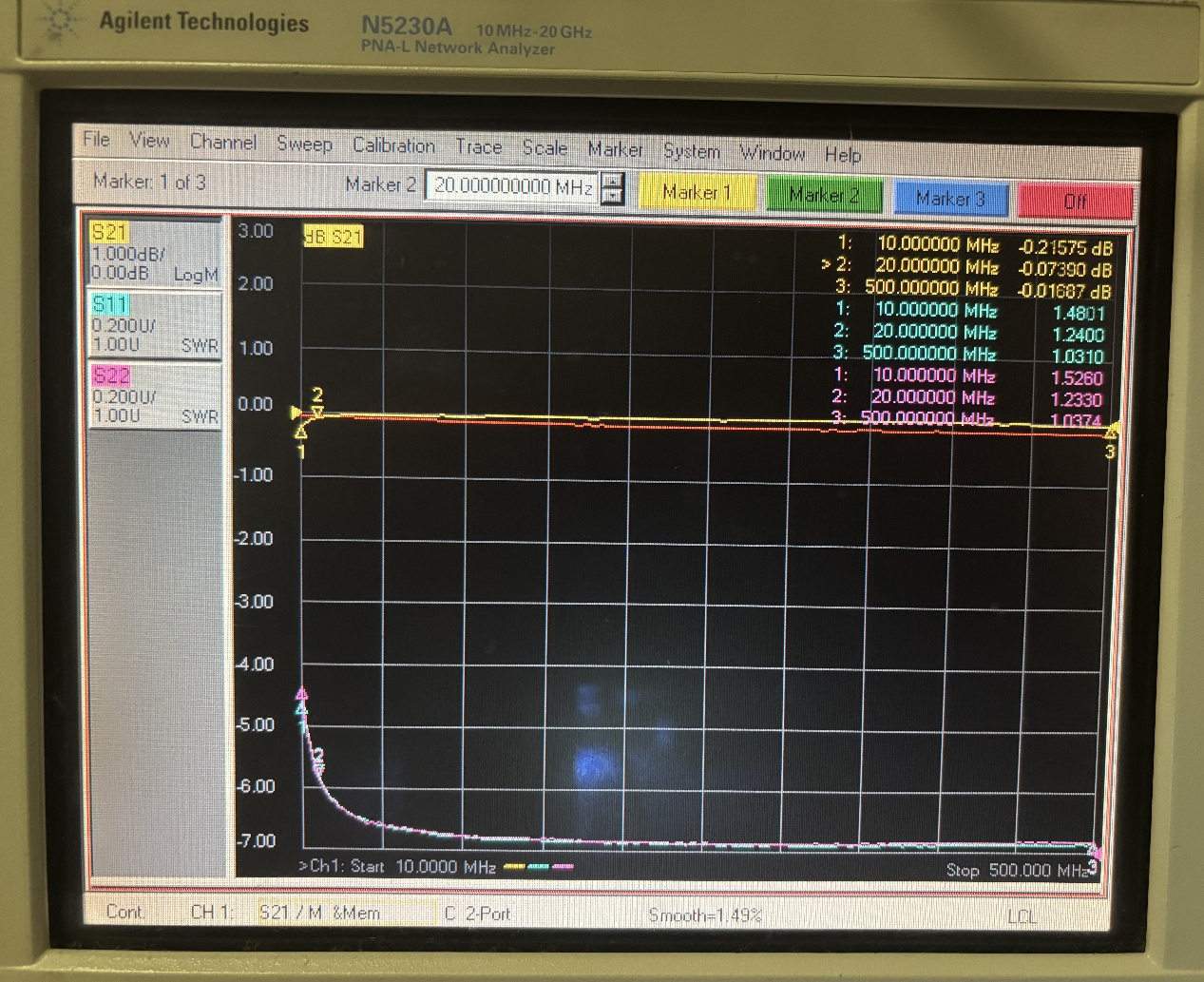

Datos de prueba para 10MHz-500MHz

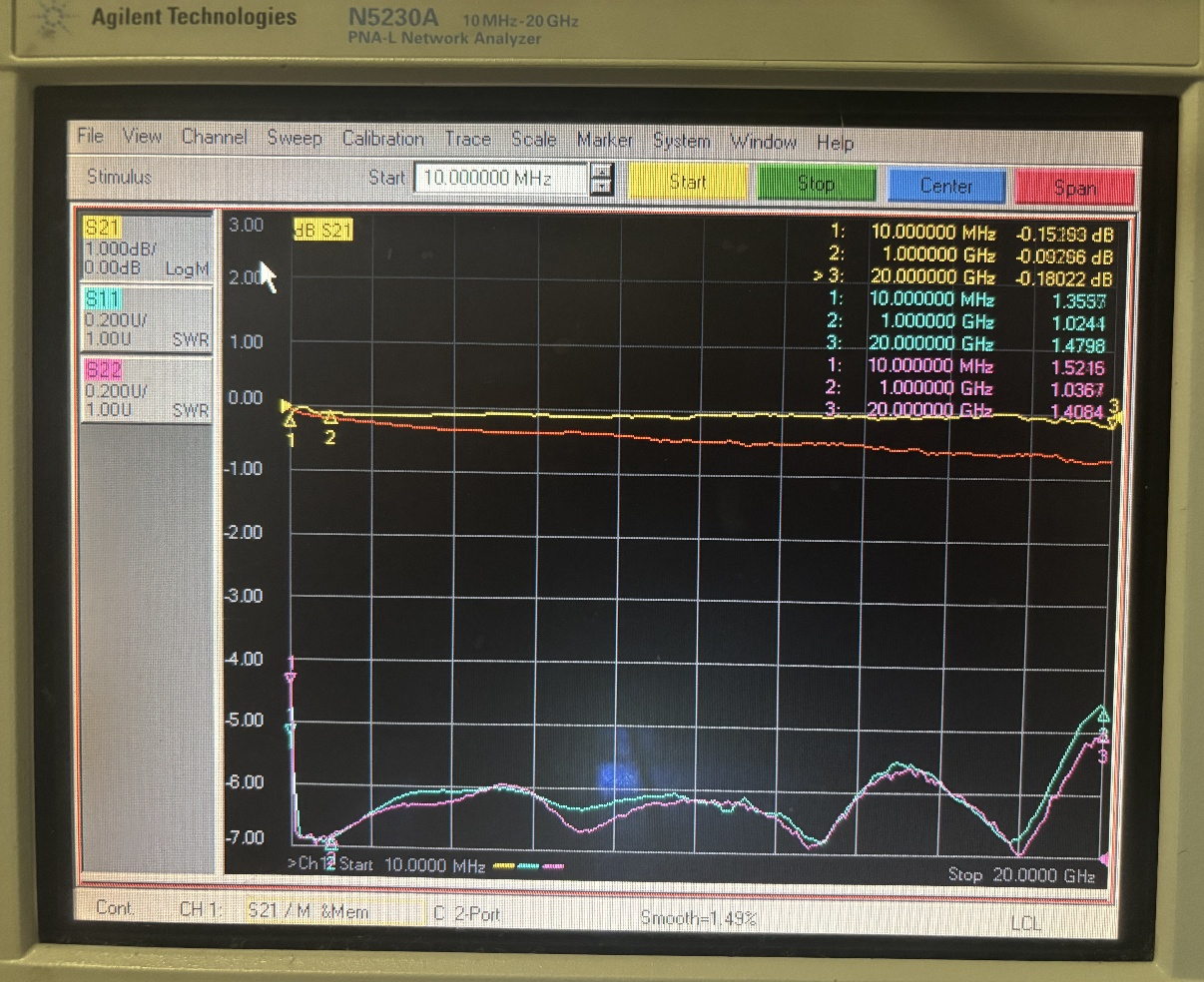

Datos de prueba para 10MHz-20GHz
